Fahrradüberdachung QUATTURA

Die Kombination aus Überdachung und Eleganz hat einen Namen: als Fahrgasthalle oder als Fahrradüberdachung

Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA
Fahrradüberdachungen - QUATTURA

Beschreibung

Macht auch als Freiflächenüberdachung eine gute Figur

Ob eine luftige und helle Überdachung mit Verbundglas oder schattiger Schutz unter Aluminium: Unter einer QUATTURA-Überdachung hält man sich gerne auf.

Treffender lässt sich das Erscheinungsbild dieser Überdachung kaum beschreiben. Mit Hohlprofilen für die vertikale - und IPE-Profilen für die horizontale Ausrichtung der Konstruktion lässt sich nicht nur die Optik der Überdachung Typ QUATTURA, sondern auch der Preis günstig beeinflussen. Der dem Konzept der Überdachung Typ QUATTURA zugrundeliegende Gedanke zum Einsatzzweck erstreckt sich von der Fahrgastwartehalle bis hin zur Fahrradüberdachung. Bei der Auswahl der Werkstoffe für die Dacheindeckung besteht Gestaltungsspielraum. Glas, VSG zur Überkopfverglasung, um den Lichteinfall zu gewähren oder Aluminium, um eine Beschattungswirkung unter der Überdachung zu erzielen.

Die Rück- und Seitenwände der Überdachung Typ QUATTURA können optional mit ESG-Scheiben ausgestattet werden. Linearverglasung im Rückwandbereich durch Anpressleisten sorgt dabei für winddichte Anschlüsse an den Stützen der Überdachung. Die Befestigung der Seitenwände erfolgt durch Glashalter.

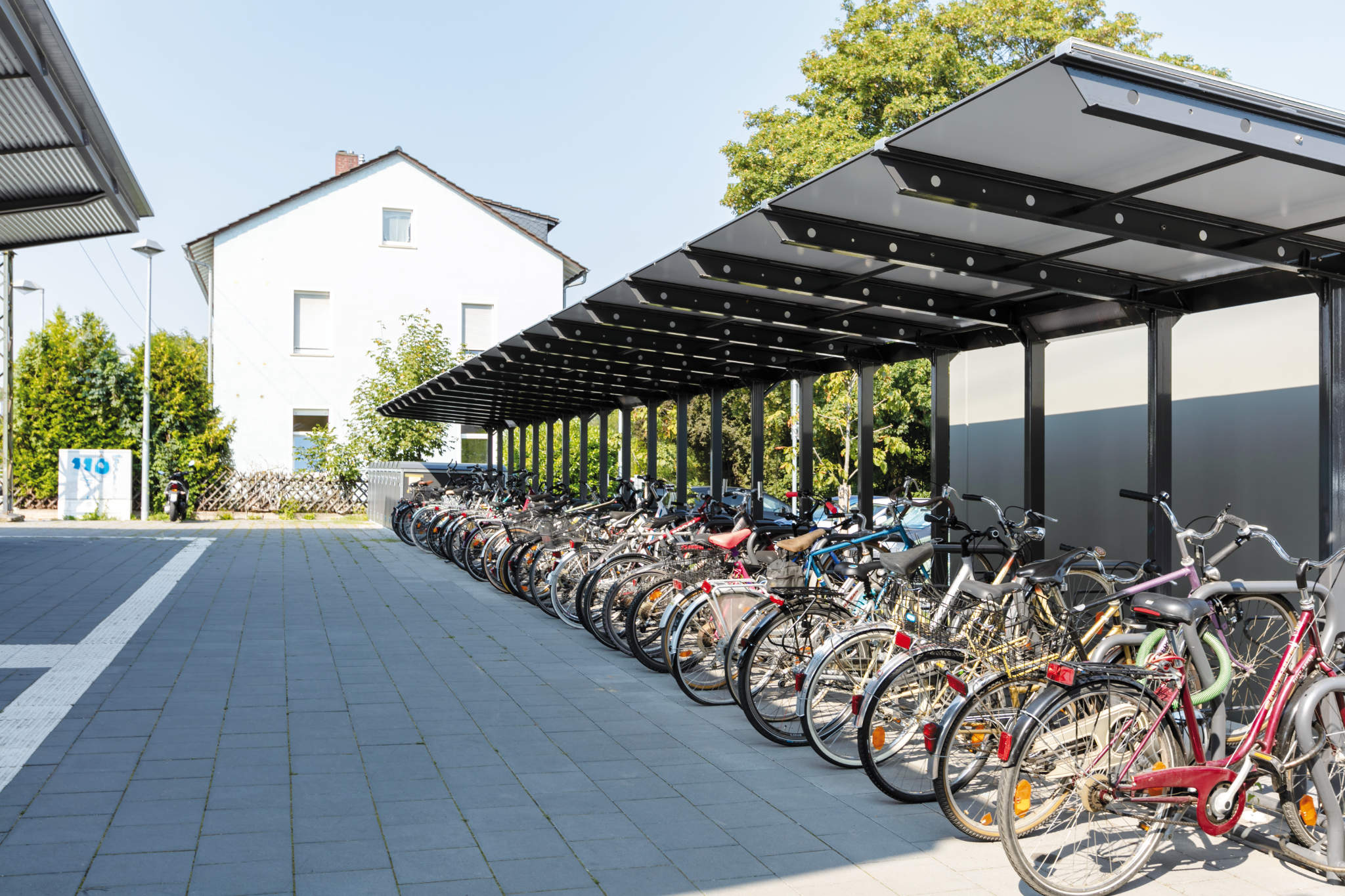

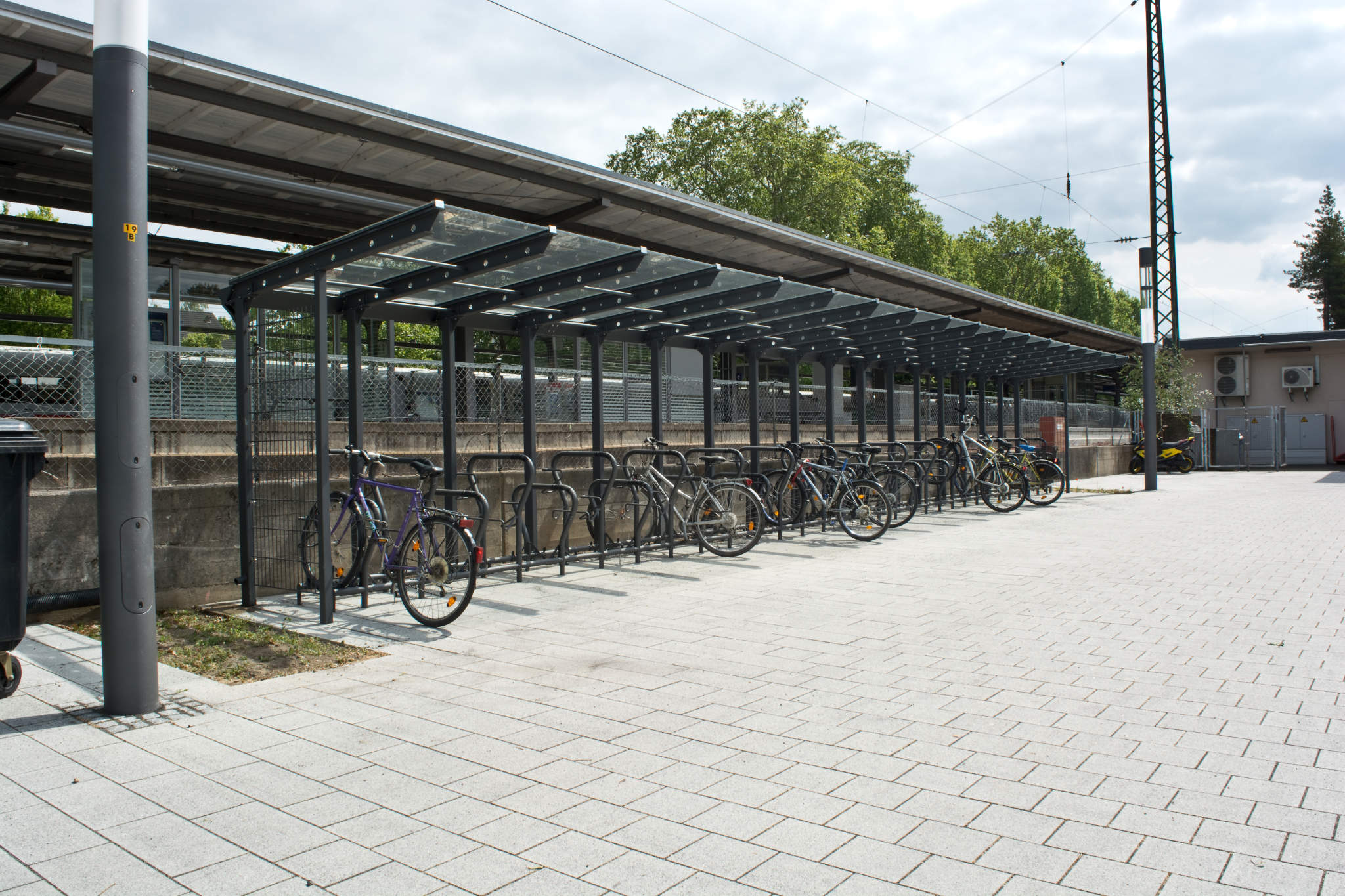

Durch den dadurch „rundum“ erreichbaren Witterungsschutz bietet sich die QUATTURA in idealer Weise als Fahrradüberdachung an. Erfahrene Planer, Architekten und Stadtgestalter wissen, dass selbst die diebstahlsichersten und komfortabelsten Fahrradparksysteme sprunghaft höhere Akzeptanz erfahren, wenn die Räder zusätzlich vor Wind und Wetter geschützt werden!

An Leichtigkeit gewinnt die gesamte Konstruktion der Überdachung Typ QUATTURA dadurch, dass die auskragenden Profile im Stegbereich mit einem Lochbild ausgeführt werden.

Unser zertifiziertes Fahrradparksystem BETA XXL ist optimal auf die konstruktiven Gegebenheiten der Überdachung QUATTURA abgestimmt. Im Team bietet diese Konfiguration maximalen Nutzen, Funktion und Komfort!

Produkteigenschaften

Verwendungszweck

Fahrradüberdachung
Fahrradunterstand
Fahrgastunterstand
Raucherpavillon

Regelschneelast

0,65 kN/m2

Dachform

Pultdach
Trogdach

Dachausrichtung

Pultdach einseitig
Trogdach doppelseitig

Dachneigung

Pultdach 5° nach hinten
Trogdach 5° zur Mitte

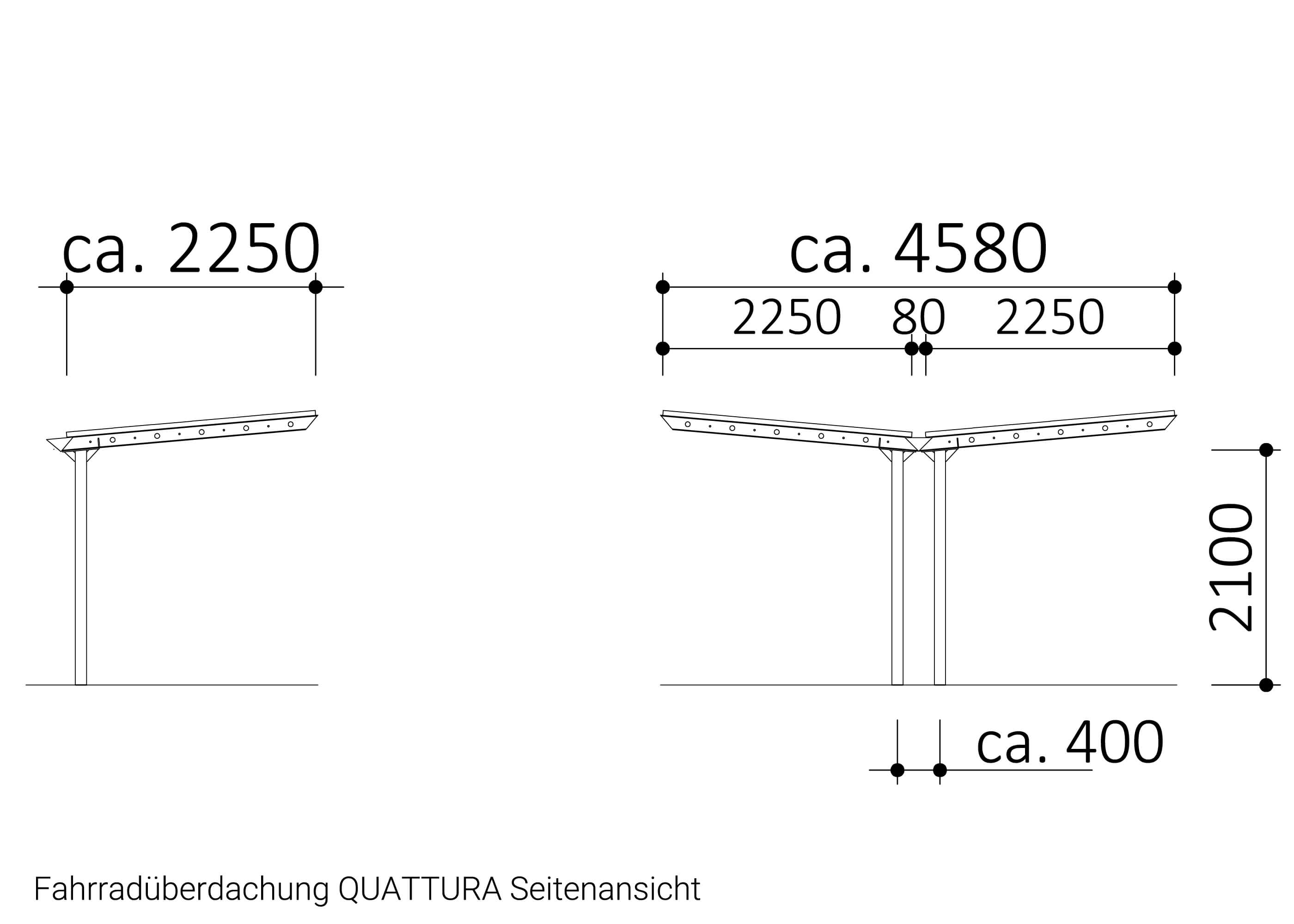

Dachtiefe

Pultdach 2.250 mm
Trogdach 2 x 2.250 mm

Dacheindeckung

VSG-Verbundsicherheitsglas
Alu-Wabenkernverbundplatte weiß

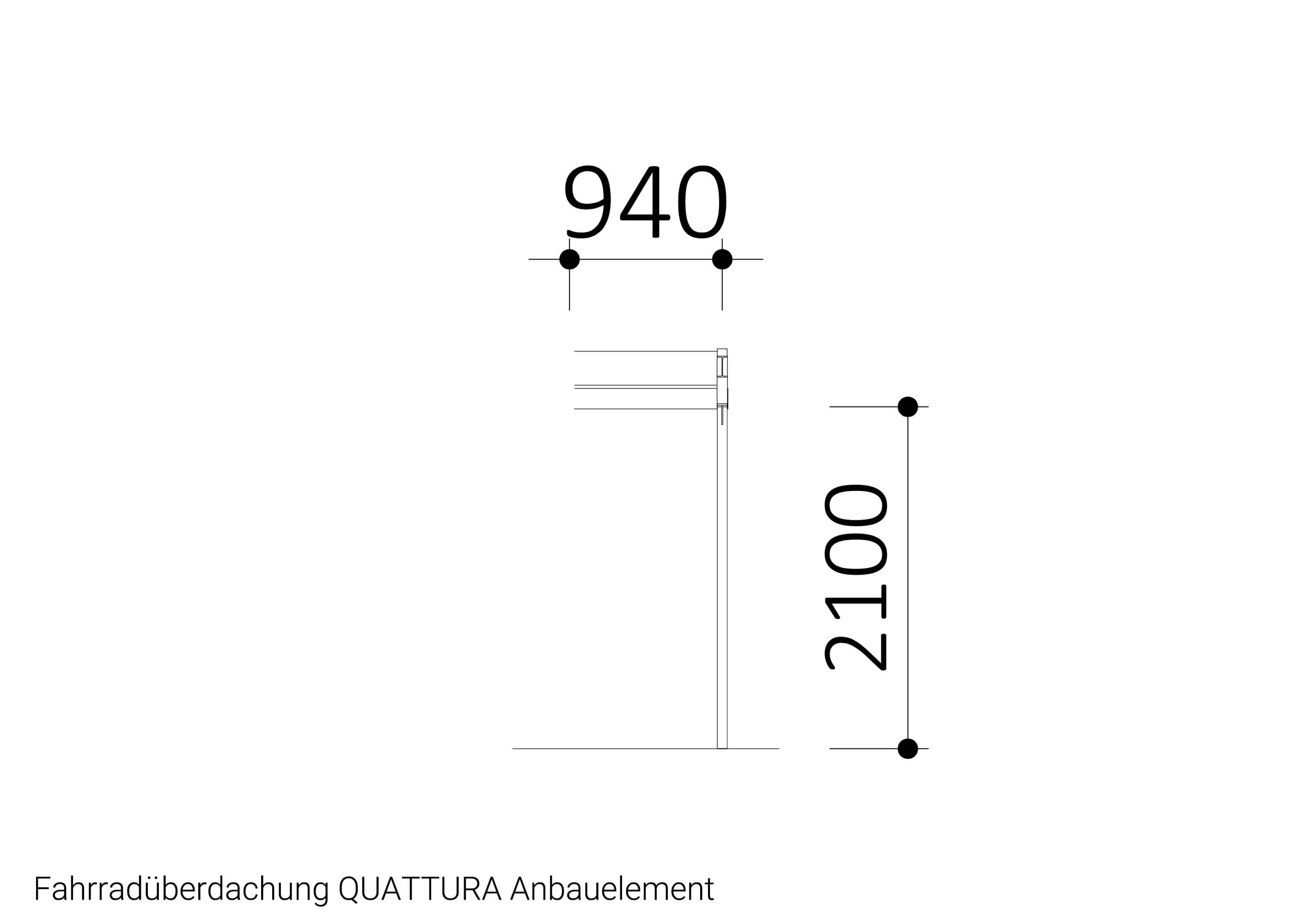

Dachraster

940 mm

Stützen

Rechteckrohr

Bodenverankerung

Einspannen in Köcherfundamente (Standard)
Fußplatten zum Aufschrauben (gegen Aufpreis)

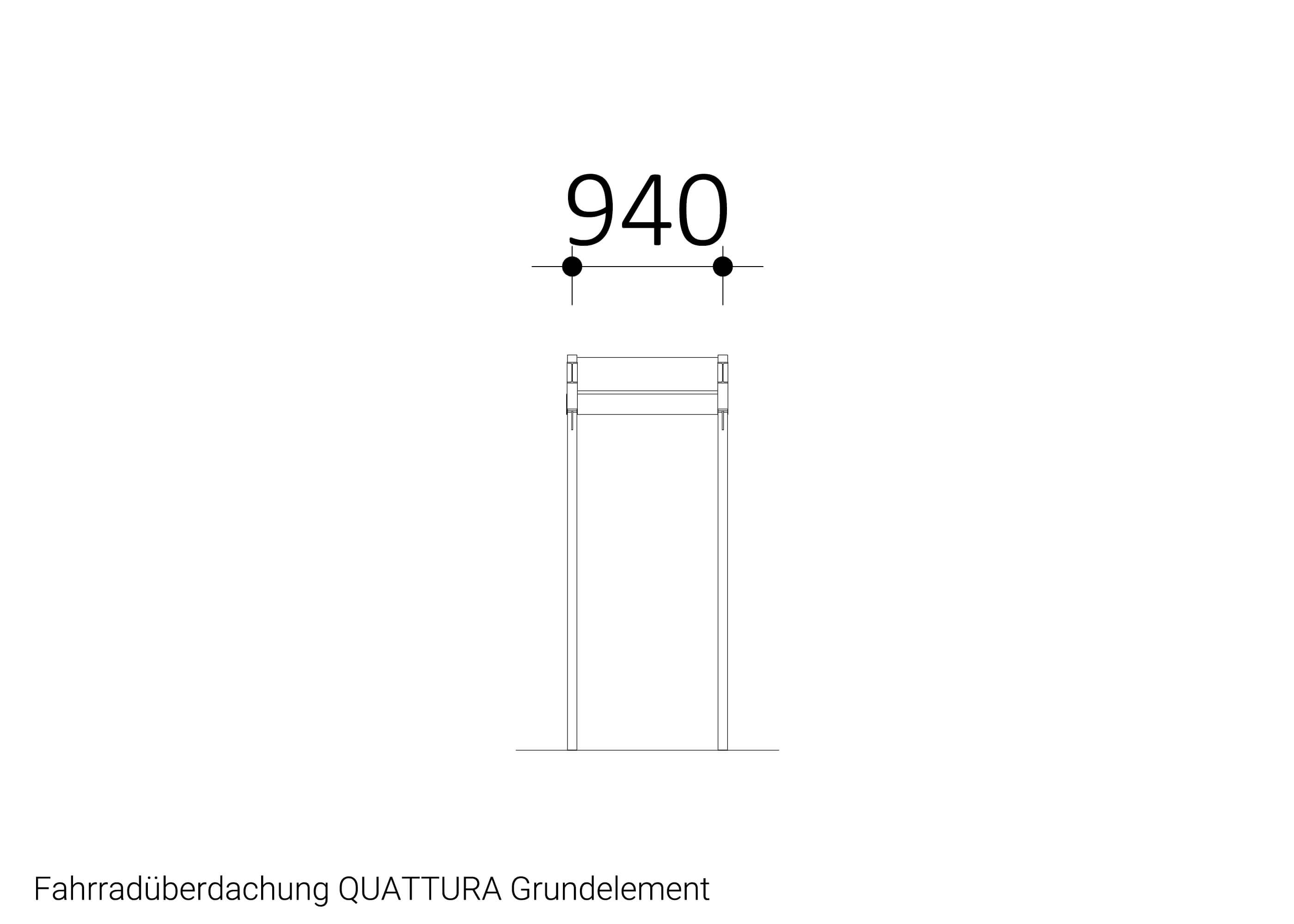

Stützenraster

940 mm

Unterzüge

keine

Entwässerung

Über Sammelrinne und Stütze.
Austritt durch oberirdische Wasserspeier

Oberflächen

feuerverzinkt
feuerverzinkt und zusätzlich pulverbeschichtet
verschiedene RAL Farben

Zubehör

Seitenwand: ESG ca. 810 x 1832/2008 mm, inkl. Glashalter und Stütze: Bestell-Nr. 660030
Rückwand: ESG Rück- Ca. 920 x 1780 mm inkl. Anpressleisten zur winddichten Verglasung: Bestell-Nr. 660031
Sichtstreifen für Rück-/Seitenwand: Bestell-Nr. 000009
Abfallbehälter: Abfallbehälter RONDO, pulverbeschichtet nach RAL, 50l, Befestigung an der Stahlkonstruktion der Überdachung: Bestell-Nr. 505220
Sitzbänke, mit 3 Sitzplätzen,ca.1400 mm Länge, systemintegrierte Befestigung
Infovitrine DIN A1, Sichtfläche 831 x 584 mm, zur Befestigung an Rückwand, mit Drehflügel. Pulverbeschichtet nach RAL
Deckenleuchte LED-Feuchtraum-Wannenleuchte, Verkabelung innerhalb der Überdachungskonstruktion inkl. Anschluss an das Stromnetzbauseits. Bestell-Nr. 000002
Fußplatten zum Aufschrauben auf Betonplatte
Fahrradparker bsp. BETA XXL, Radeinstellung tief/hoch, Radabstand 400 mm
