PYLON – Die attraktive Überdachungslösung mit einzigartigem Auftritt

Elegantes, abgehängtes Design und stabile Bauweise für langlebige Nutzung

  • Elegante Abhängung
  • Modulare Erweiterbarkeit
  • Stabile Hauptstützen

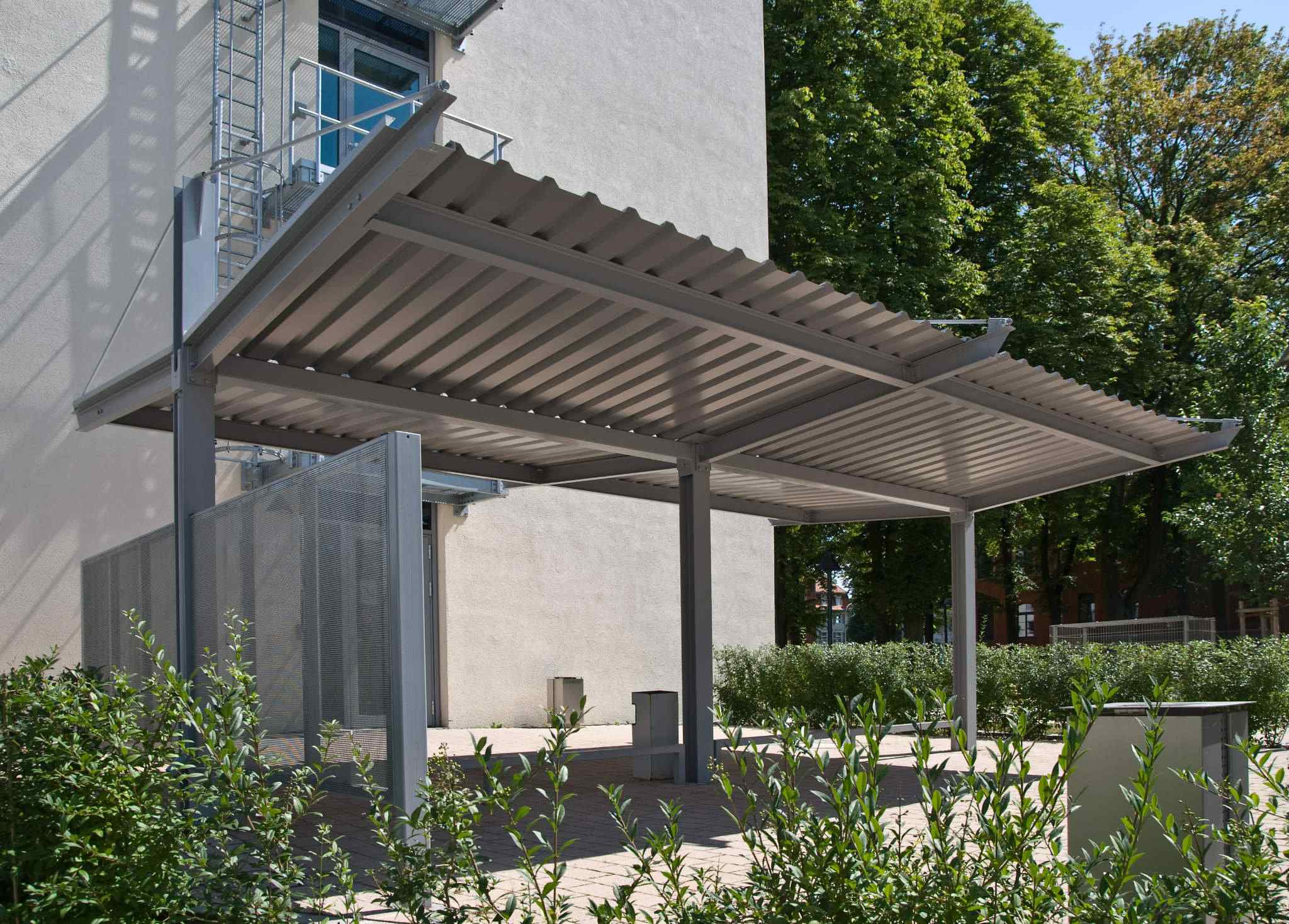

Freiflächenüberdachungen - PYLON
Freiflächenüberdachungen - PYLON

Beschreibung

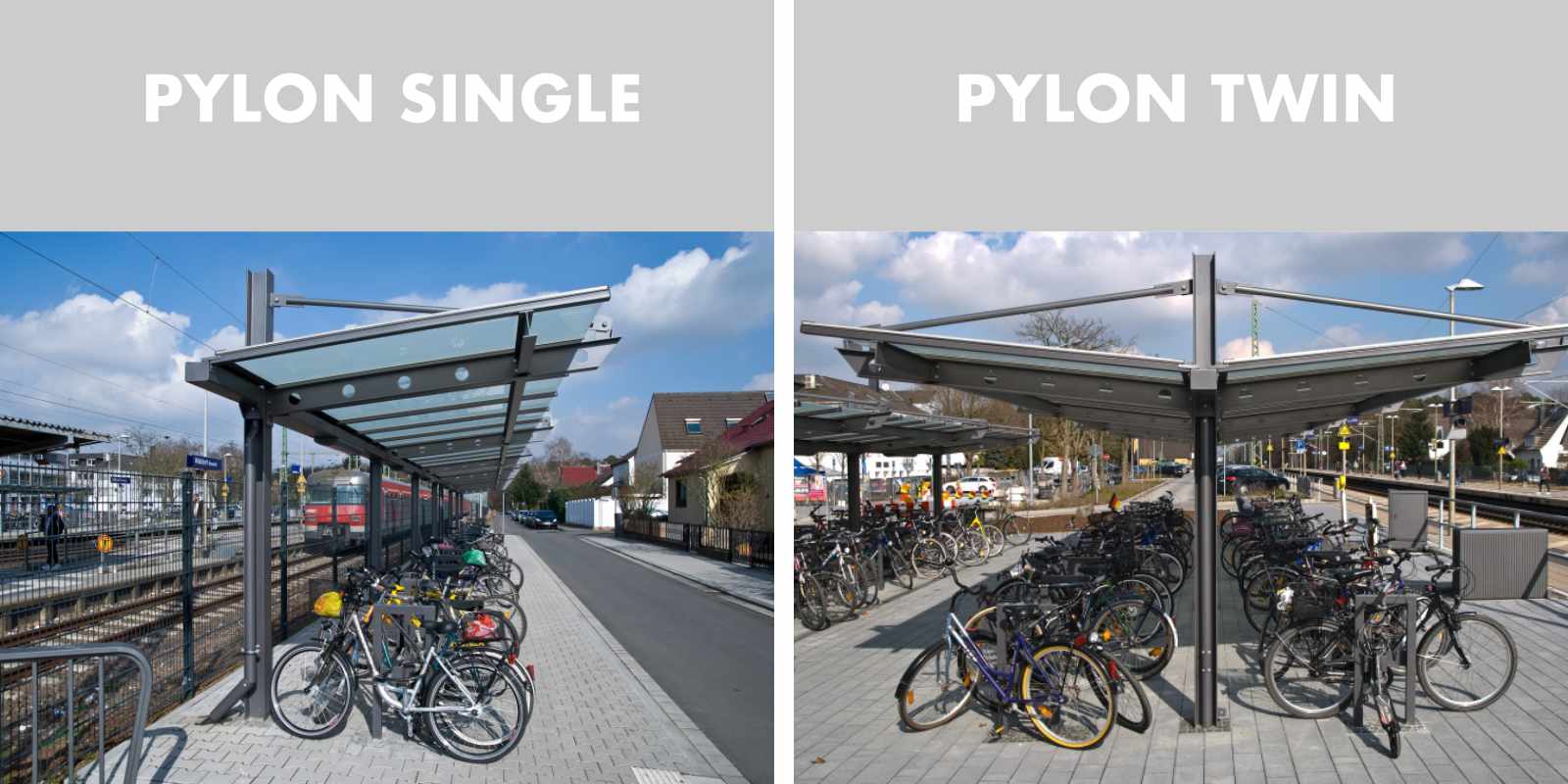

Single oder Twin

Die Überdachung Typ PYLON gibt es sowohl einseitig (Version „Single“) als auch beidseitig (Version „Twin“) auskragend.

Große Flächen zu überdachen impliziert stets einen massiven Eingriff in die Umgebung! Als Planer, Architekt, Stadtgestalter wissen Sie das nur zu genau.

Spielen sie Ihre Gedanken doch mit der PYLON einmal von A bis Z durch und Sie werden sehen, diese Konstruktion eignet sich an den meisten Standorten, wenn es um Freiflächenüberdachungen geht. Das modular konzipierte System bietet Ihnen großzügigen Gestaltungsspielraum.

Ihr eigenes „Unikat von der Stange“ können Sie kreieren, indem Sie zwischen ein- oder beidseitig auskragenden Dachelementen sowie zwischen den 3 verfügbaren Werkstoffen zur Dacheindeckung (Trapezblech, VerbundSicherheitsGlas VSG, Alu-Wabenkernverbundplatte) wählen. Zudem steht Ihnen fast die gesamte RAL-Palette im Falle der zusätzlichen Farbbeschichtung der Konstruktion zur Verfügung.

Trotz industrieller Serienproduktion ist dieses Maß an Individualisierung für die Überdachung Typ PYLON möglich!

Produkteigenschaften Freiflächenüberdachung PYLON

Verwendungszweck

Fahrradüberdachung
Fahrradunterstand
Fahrgastunterstand
Raucherpavillion

Regelschneelast

0,65 kN/m2

Dachform

Pultdach, Trogdach

Dachausrichtung

Pultdach einseitig
Trogdach doppelseitig

Dachneigung

Pultdach 5° zur Mitte
Trogdach 5° zur Mitte

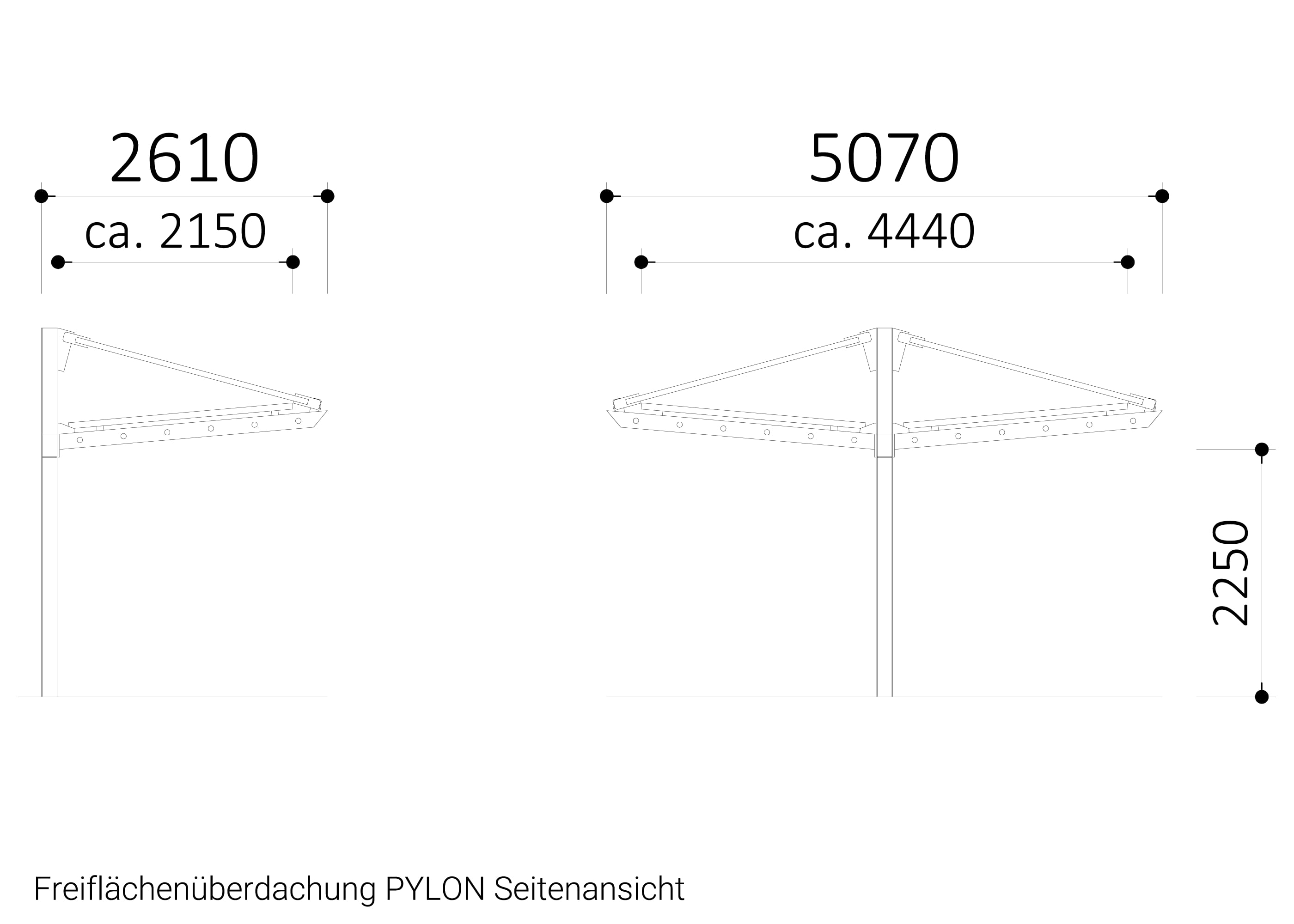

Dachtiefe

Pultdach 2.150 mm
Trogdach 2 x 2.220 mm

Gesamtauskragung

Pultdach 2.610 mm
Trogdach 5.070 mm

Dacheindeckung

VSG (VerbundSicherheitsGlas)
Trapezblech (Aluzink)
Aluminium-Wabenkernverbundplatte

Dachraster

Abhängig vom Material zur Dacheindeckung. Beispiel: VSG 750 mm

Stützen

Formstahlprofile HEA

Bodenverankerung

Einspannen in Köcherfundamente (Standard)
Fußplatten zum Aufschrauben

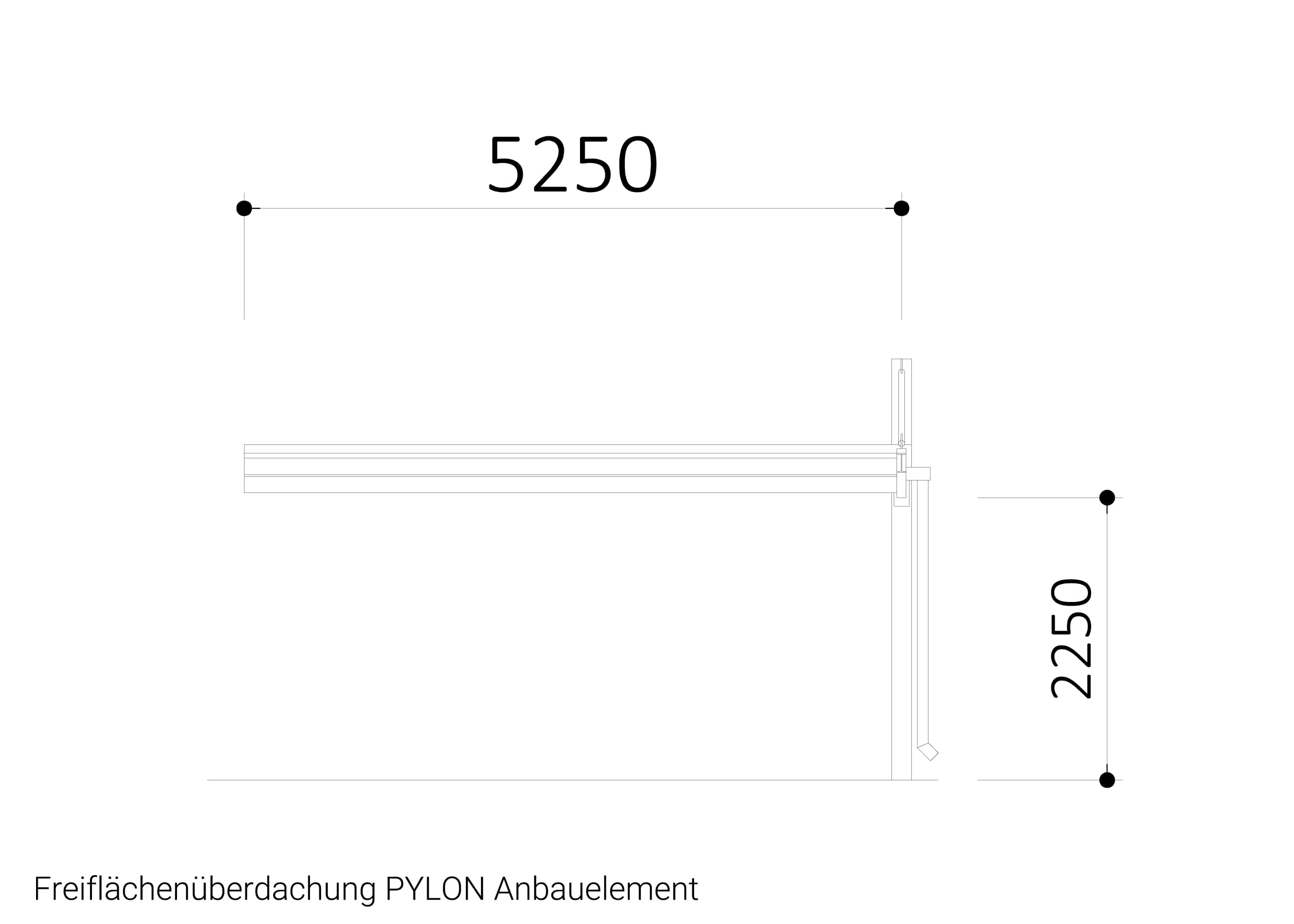

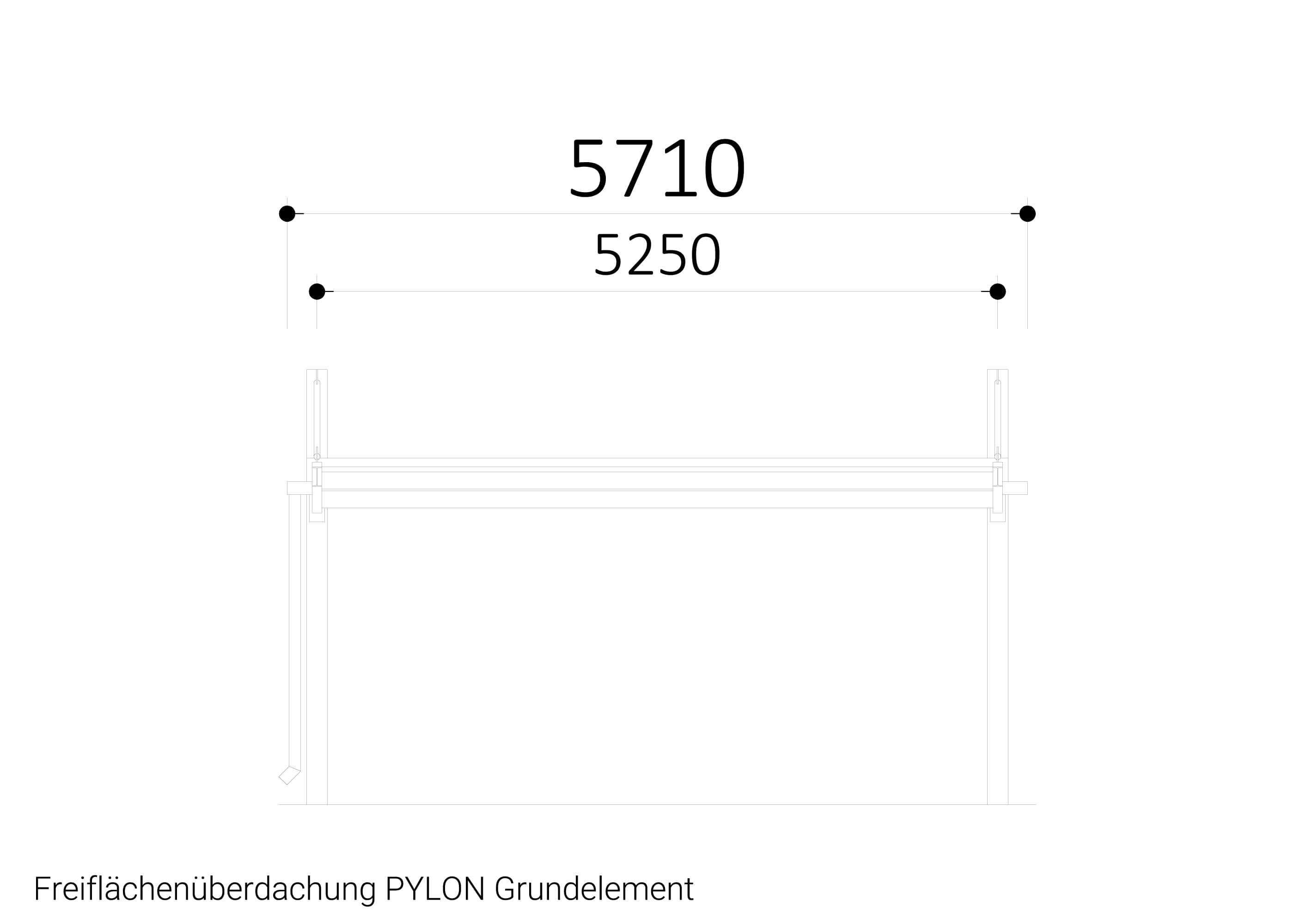

Stützenraster

5.250 mm

Unterzüge

ja, stützenfrei

Entwässerung

Über Sammelrinne und Fallrohre
Austritt oberirdisch

Oberflächen

feuerverzinkt
feuerverzinkt und zusätzlich pulverbeschichtet
verschiedene RAL Farben
