Freiflächenüberdachung QUATTURA

Die Kombination aus Überdachung und Eleganz hat einen Namen: als Fahrgasthalle oder als Fahrradüberdachung

Freiflächenüberdachungen - QUATTURA
Freiflächenüberdachungen - QUATTURA

Beschreibung

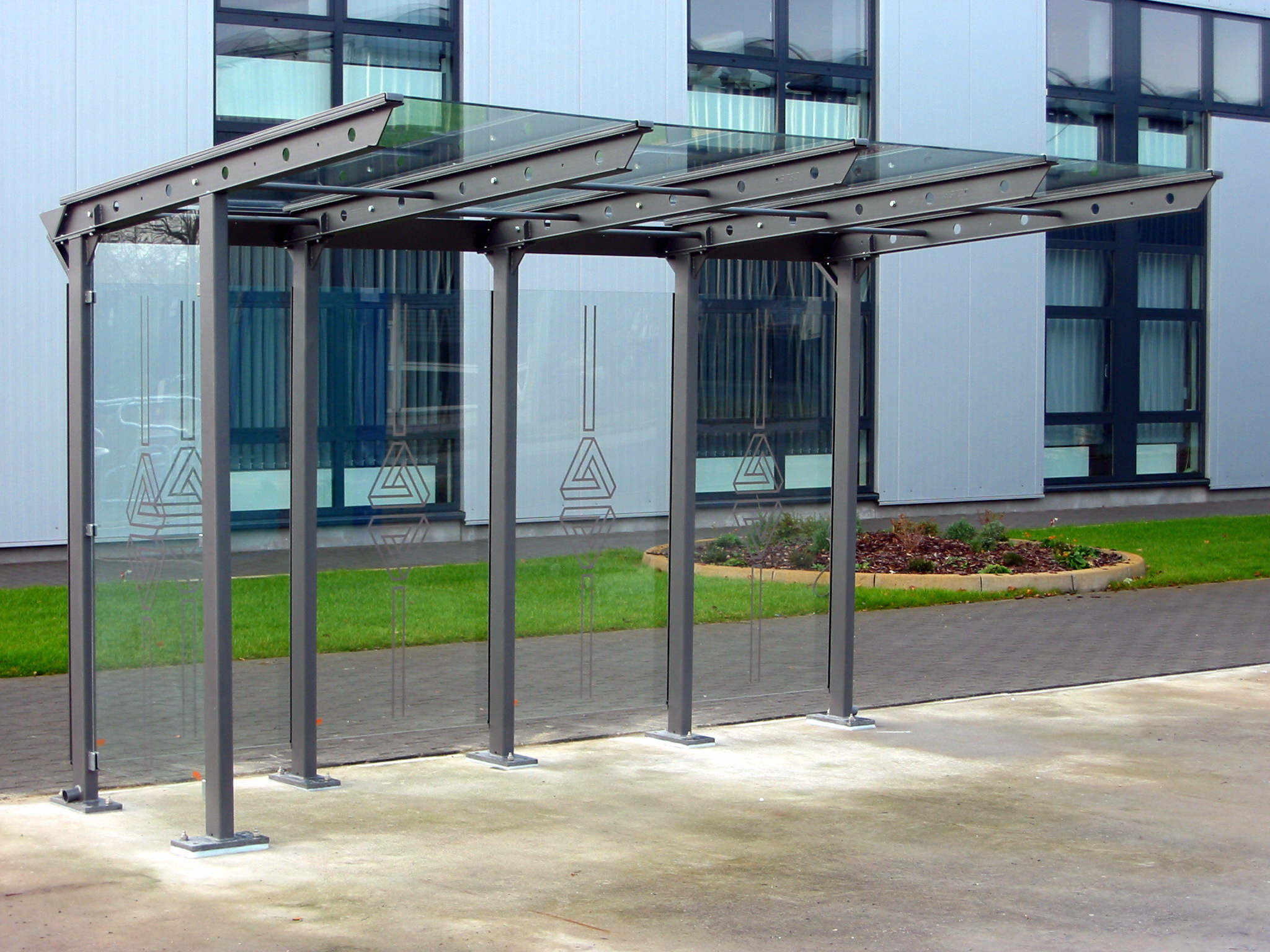

Macht auch als Freiflächenüberdachung eine gute Figur

Ob eine luftige und helle Überdachung mit Verbundglas oder schattiger Schutz unter Aluminium: Unter einer QUATTURA-Überdachung hält man sich gerne auf.

In der Single-Version kragt die Überdachung Typ QUATTURA einseitig, in der TWIN-Version beidseitig aus. Somit ergibt sich Gestaltungsspielraum für Planer und Architekten, um die ideale Freiflächenüberdachung zu konfigurieren. Das tragende Stahlskelett der Freiflächenüberdachung Typ QUATTURA besteht aus Rechteckrohren und IPE-Trägern, sowohl für die vertikalen Stützen als auch die „horizontalen“ Kragarme.

Damit zeigt die Überdachung Typ QUATTURA Profil in einer offenen Konstruktion.

Charakteristisch für die Überdachung QUATTURA sind die rhythmischen Lochungen der auskragenden Dachträgerprofile.

Produkteigenschaften

Verwendungszweck

Fahrradüberdachung
Fahrgastunterstand
Raucherpavillon

Regelschneelast

0,65 kN/m2

Dachform

Pultdach
Trogdach

Dachausrichtung

Pultdach einseitig
Trogdach doppelseitig

Dachneigung

Pultdach 5° nach hinten
Trogdach 5° zur Mitte

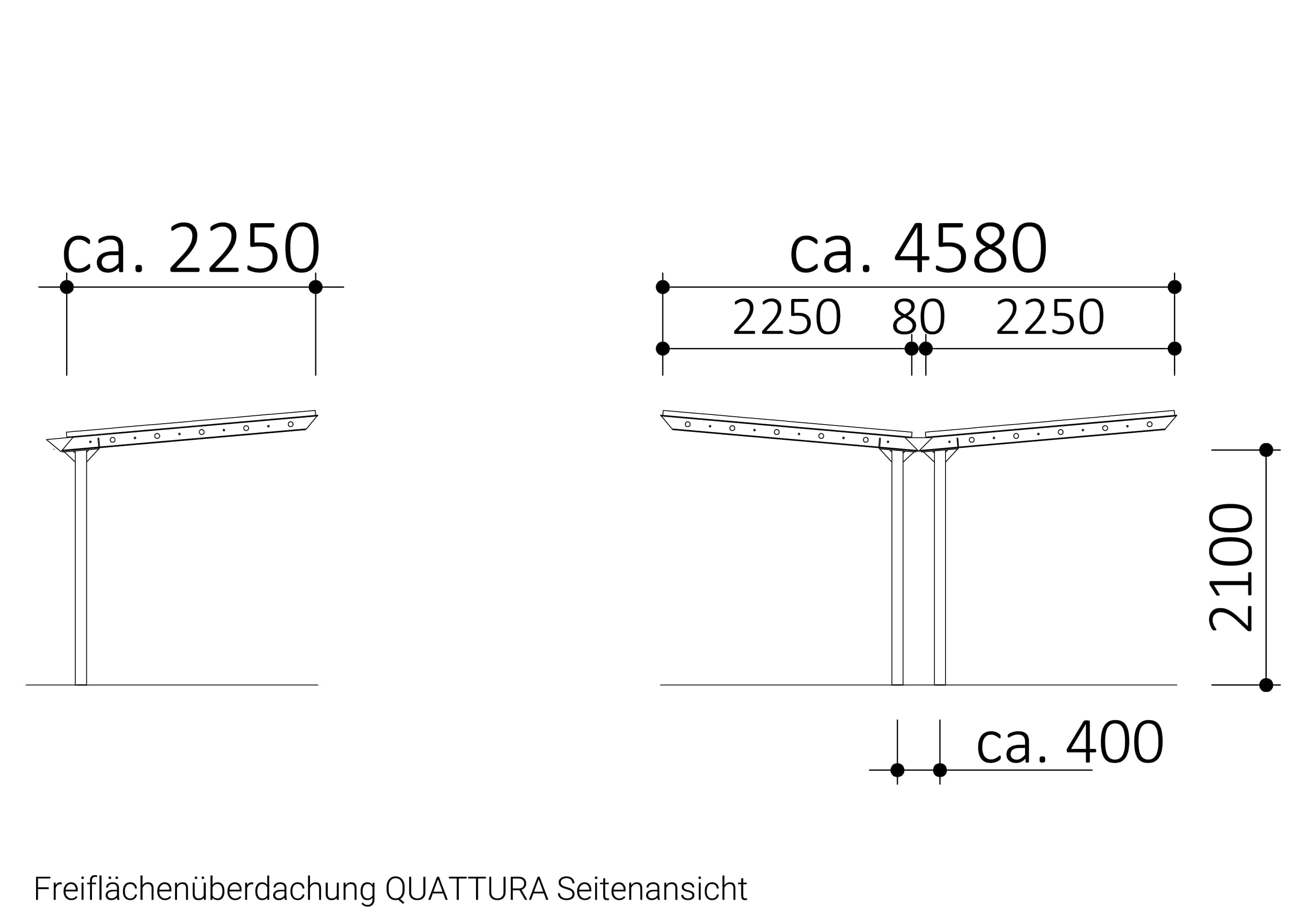

Dachtiefe

Pultdach 2.250 mm
Trogdach 2 x 2.250 mm

Dacheindeckung

VSG-Verbundsicherheitsglas
Alu-Wabenkernverbundplatte weiß

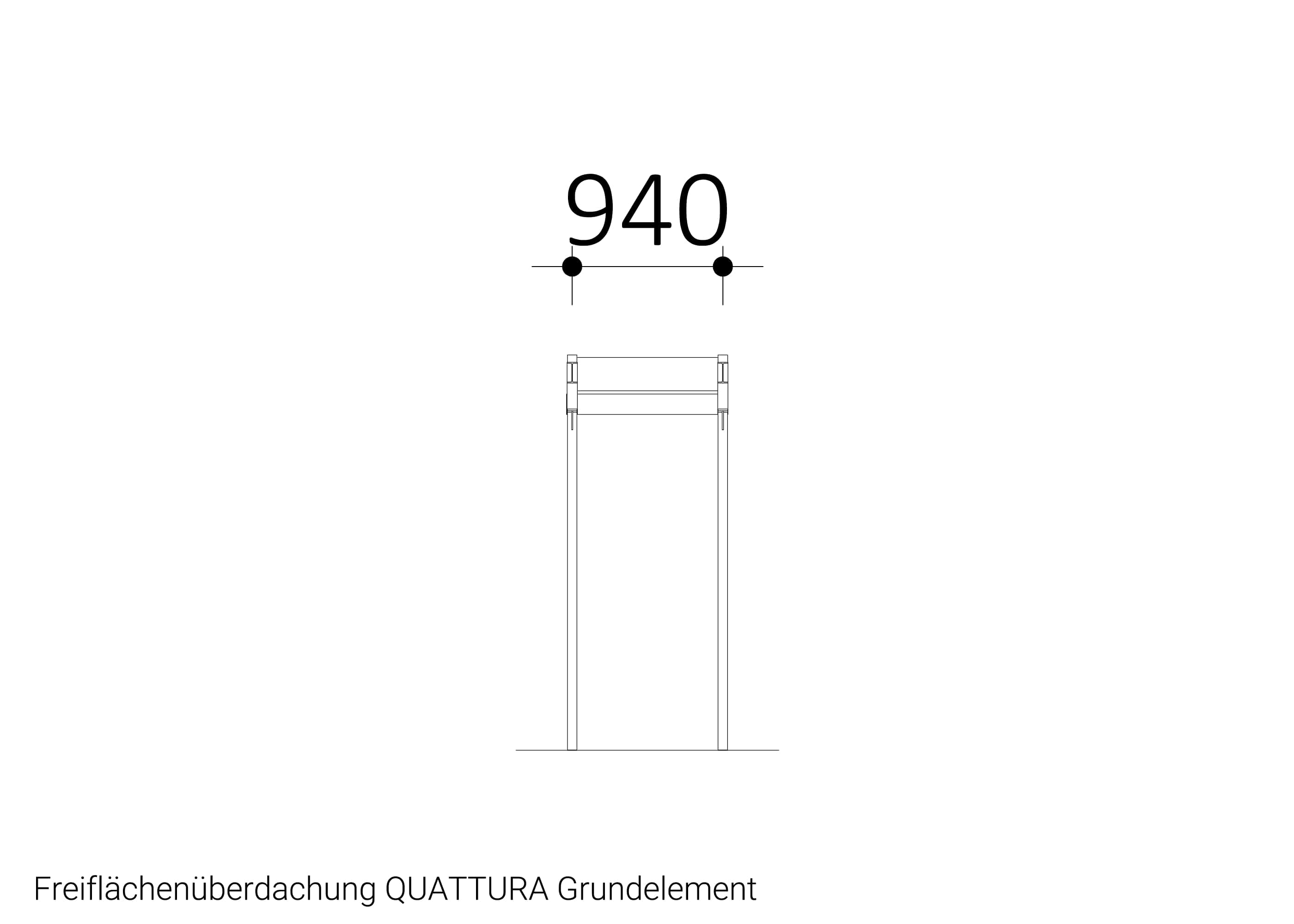

Dachraster

940 mm

Stützen

Rechteckrohr

Bodenverankerung

Einspannen in Köcherfundamente (Standard)
Fußplatten zum Aufschrauben (gegen Aufpreis)

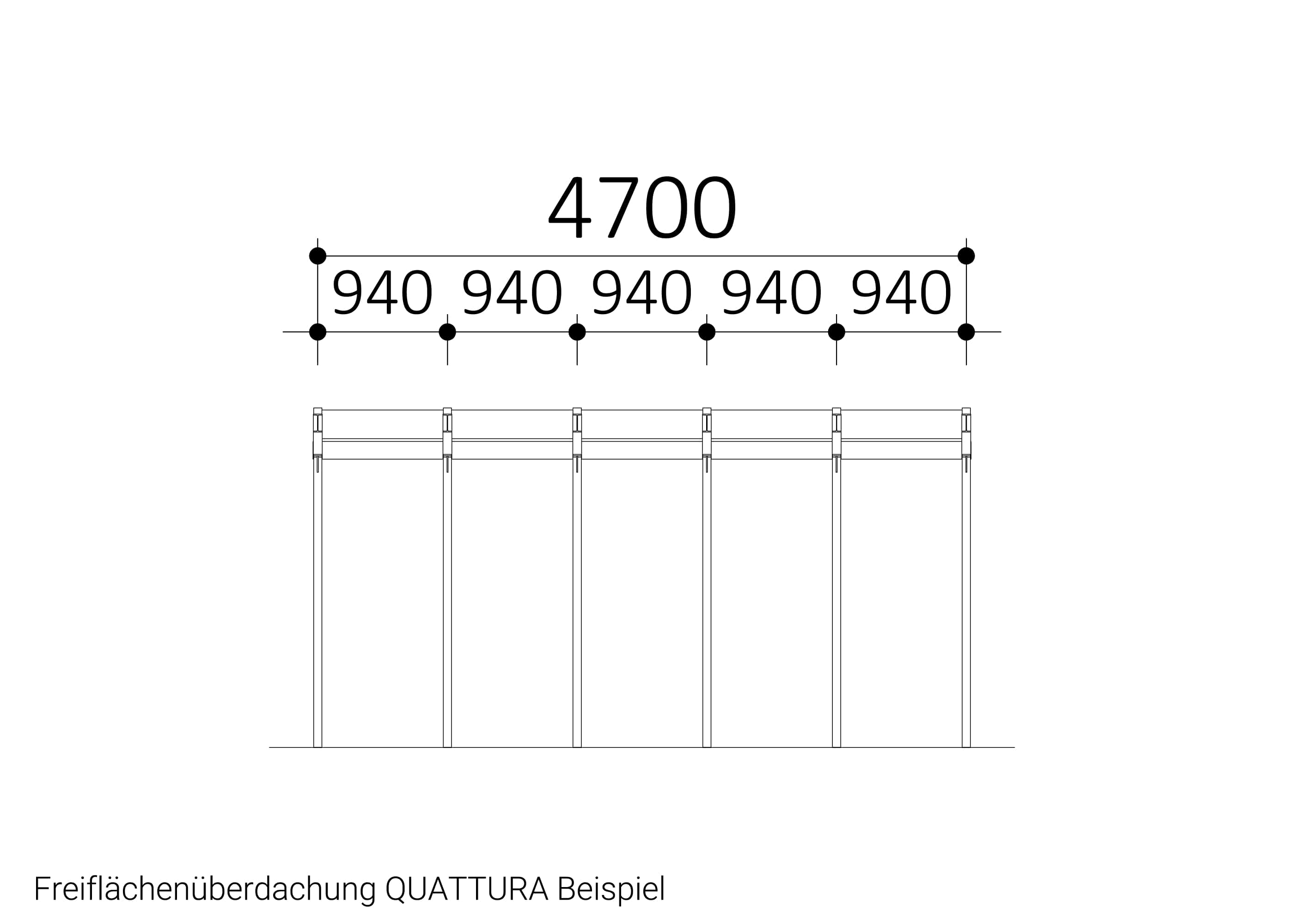

Stützenraster

940 mm

Unterzüge

keine

Entwässerung

Über Sammelrinne und Stütze.
Austritt durch oberirdische Wasserspeier

Oberflächen

feuerverzinkt
feuerverzinkt und zusätzlich pulverbeschichtet

Verwendungszweck

Fahrradüberdachung
Fahrradunterstand
Fahrgastunterstand
Raucherpavillon

Regelschneelast

0,65 kN/m2

Dachform

Pultdach
Trogdach

Dachausrichtung

Pultdach einseitig
Trogdach doppelseitig

Dachneigung

Pultdach 5° nach hinten
Trogdach 5° zur Mitte

Dachtiefe

Pultdach 2.250 mm
Trogdach 2 x 2.250 mm

Dacheindeckung

VSG-Verbundsicherheitsglas
Alu-Wabenkernverbundplatte weiß

Dachraster

940 mm

Stützen

Rechteckrohr

Bodenverankerung

Einspannen in Köcherfundamente (Standard)
Fußplatten zum Aufschrauben (gegen Aufpreis)

Stützenraster

940 mm

Unterzüge

keine

Entwässerung

Über Sammelrinne und Stütze.
Austritt durch oberirdische Wasserspeier

Oberflächen

feuerverzinkt
feuerverzinkt und zusätzlich pulverbeschichtet
verschiedene RAL Farben

Zubehör

Seitenwand: ESG ca. 810 x 1832/2008 mm, inkl. Glashalter und Stütze: Bestell-Nr. 660030
Rückwand: ESG Rück- Ca. 920 x 1780 mm inkl. Glashalter: Bestell-Nr. 660031
Sichtstreifen für Rück-/Seitenwand: Bestell-Nr. 000009
Abfallbehälter: Abfallbehälter RONDO, pulverbeschichtet nach RAL, 50l, Befestigung an der Stahlkonstruktion der Überdachung: Bestell-Nr. 505220
Sitzbänke, mit 3 Sitzplätzen,ca.1400 mm Länge, systemintegrierte Befestigung
Infovitrine DIN A1, Sichtfläche 831 x 584 mm, zur Befestigung an Rückwand, mit Drehflügel. Pulverbeschichtet nach RAL

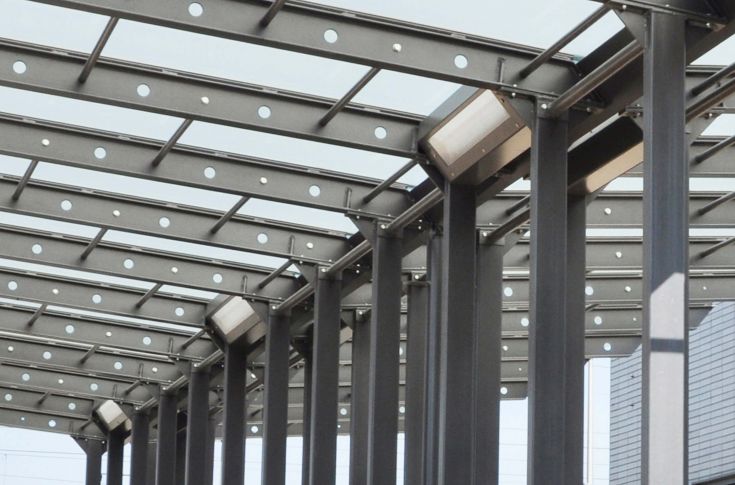

Deckenleuchte LED-Feuchtraum-Wannenleuchte, Verkabelung innerhalb der Überdachungskonstruktion inkl. Anschluss an das Stromnetzbauseits. Bestell-Nr. 000002
Fußplatten zum Aufschrauben auf Betonplatte
Fahrradparker bsp. BETA XXL, Radeinstellung tief/hoch, Radabstand 400 mm
