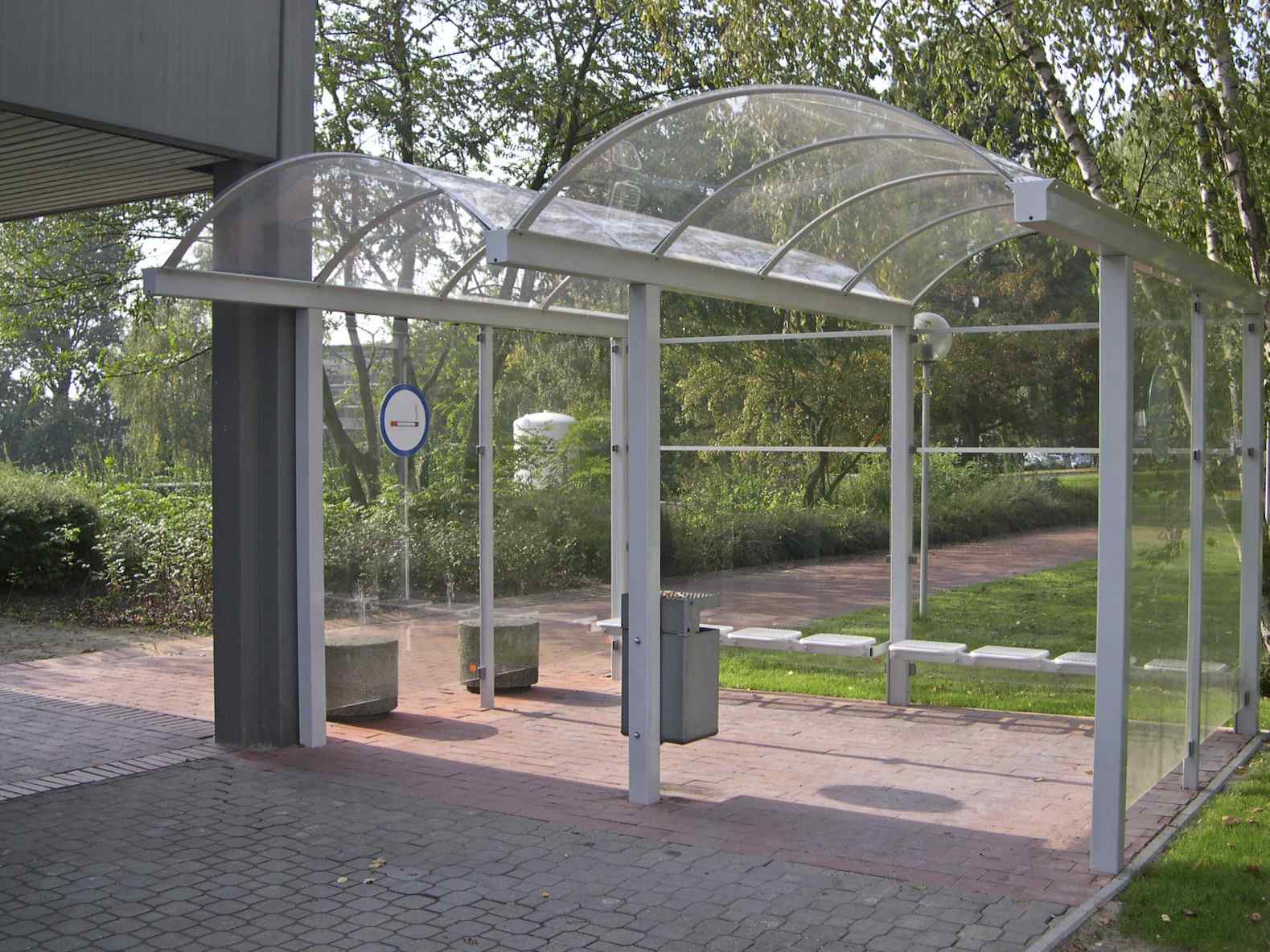

Raucherunterstand TG/FG
Überdachung mit Tonnengewölbe/Faltgiebel: ein durchdachtes System, ausgereift, mit dem Status des Klassikers!
Beschreibung
Überdachung Typ TG/FG „Längs“
mit variablen Achsmaßen von 1,00m bis 2,50m, in Abstufungen von 0,25m!
Teilweise bereits in der Standardausführung der Überdachung Typ TG/FG mit erhöhten Schneelasten, sowie der Option, unterschiedliche Dachformen (TG oder FG) und Dachtiefen miteinander zu kombinieren. Die ideale Überdachung im Baukastensystem für Ihr „Unikat von der Stange“, oder wie wir es nennen „standardisierte Sonderkonstruktion“.
Überdachung Typ TG/FG „Quer“
mit H-, T-, Y- Geometrie im Profil
Als Überdachung die ideale Alternative zur längslaufenden Dachkonstruktion für
- Verbindungsgänge
- Fahrgastwartehallen
- überdachte Radparkanlagen
Überdachung Typ TG/FG mit kurzen Dachtiefen
Als Überdachung die ideale Lösung für Fahrgastwartehallen an Umsteigeplätzen des ÖPNV mit beengten Platzverhältnissen wie z.B. schmalen
- Bahnsteigen
- Verkehrsinseln
- Bürgersteigen
- Straßenzügen
und natürlich überall dort, wo aus gestalterischen Gründen nach adäquaten Lösungen bei der Interessenabwägung zwischen Umgebung und Haltestellenausführung gesucht wird.
Überdachung Typ TG/FG Ambiente
TG/FG Systemüberdachungen mit dem besonderen Ambiente durch maximale Dachfläche bei minimaler Stützenzahl.
Ideal als Überdachung für
- Radabstellanlagen
- Fahrgastwartehallen
- beides in Kombination
TG steht für „Tonnengewölbe“ und FG für „Faltgiebel“. Überdachungen des Typs TG oder FG sind die Multifunktionstalente in unserem Portfolio. Klassische Einsatzbereiche sind:
- Fahrradüberdachungen
- Freiflächenüberdachungen
- Fahrgastunterstände
- Verbindungsgänge
- Raucherunterstände
- Carports
Keine andere Überdachungskonstruktion übertrifft die Überdachung Typ TG/FG in ihrer Variabilität. Die Dachformen TG und FG lassen sich einheitlich in gleicher Geometrie oder beliebig vermischt miteinander kombinieren, ebenso die Achsen (gemeint sind die Abstände von Stützenmitte zu Stützenmitte), die im Standard 1,50 m oder 2,00 m messen und die Dachtiefen (die im Raster von 940 mm variiert werden können).
Seitdem das Rauchen in öffentlichen Gebäuden und gewerblichen Büroräumen untersagt wurde, steigt die Nachfrage nach Raucherüberdachungen an. Die Überdachung Typ TG/FG bietet bezüglich Gestaltung höchste Flexibilität, sodass witterungsgeschützte und dennoch ausreichend belüftete Überdachungen in Form von Einhausungen kundenspezifisch konfiguriert werden können.
Produkteigenschaften Raucherunterstand TG/FG
Fahrradüberdachungen
Fahrradunterstände
Freiflächenüberdachungen
Fahrgastunterstände
Verbindungsgänge
Raucherunterstände
Carports
0,65 kN/m2
Tonnengewölbe/Faltgiebel
ohne Einschränkung
Divers
von 1,00 m bis 6,70 m und darüber hinaus im Raster von 940 mm
Acrylglas
940 mm
Quadratrohr
Einspannen in Köcherfundamente (Standard)
Fußplatten zum Aufschrauben (gegen Aufpreis)
1,50 m und 2,00 m (Standard)
z.T. erforderlich, abhängig von der Konstruktion
Über Dachträgerprofil in die Stützen durch oberirdische Wasserspeier
feuerverzinkt
feuerverzinkt und zusätzlich pulverbeschichtet
verschiedene RAL Farben

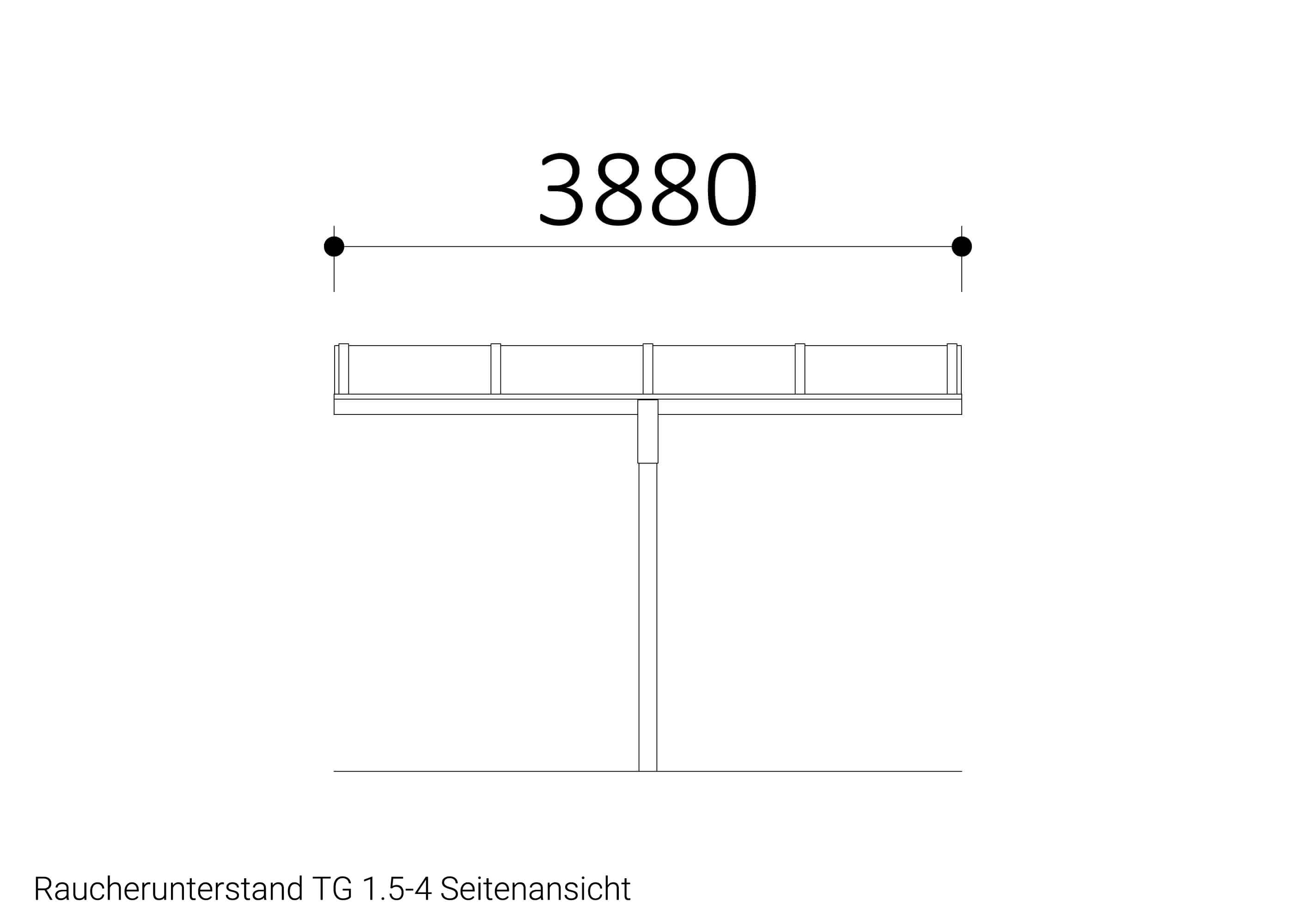

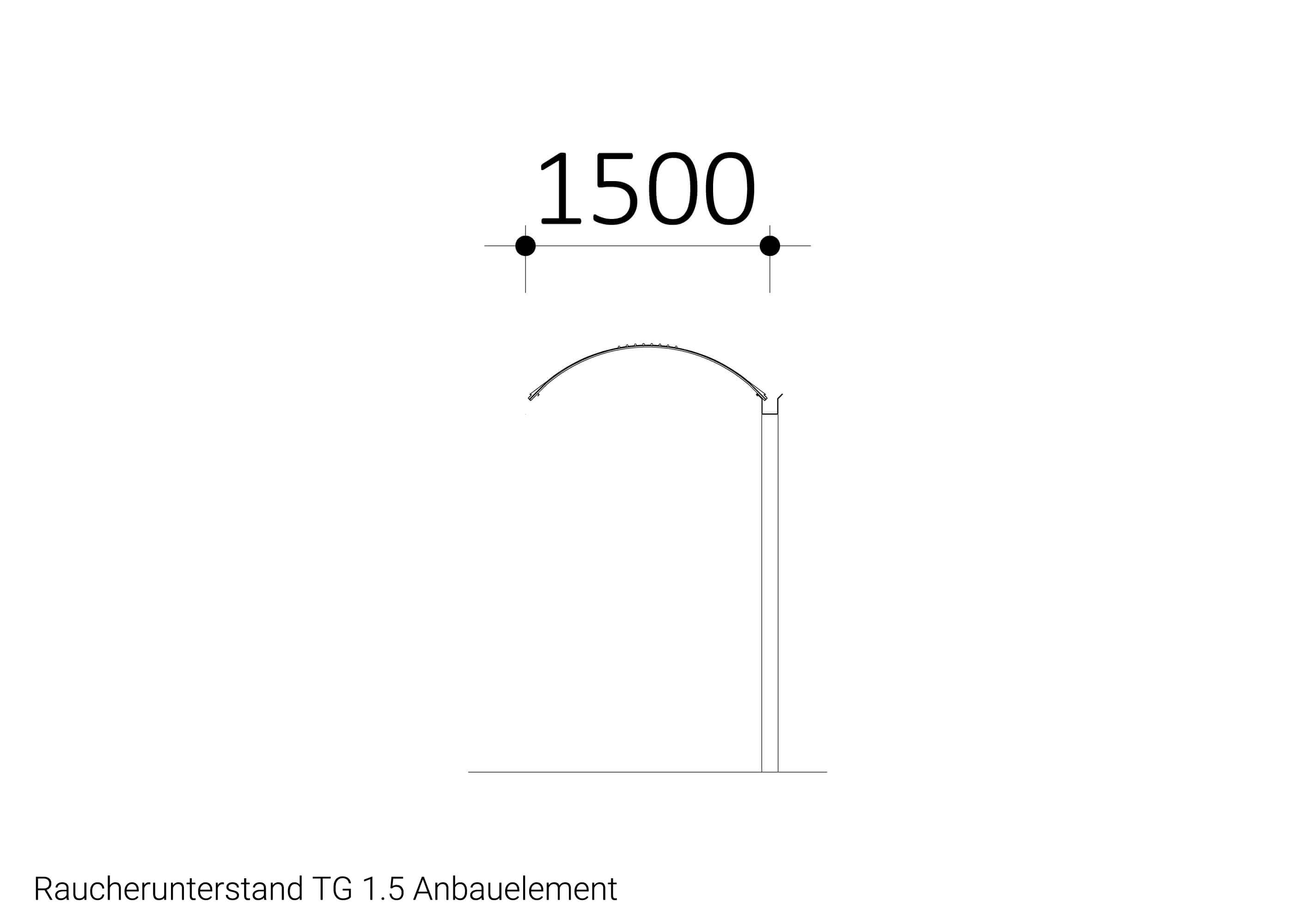

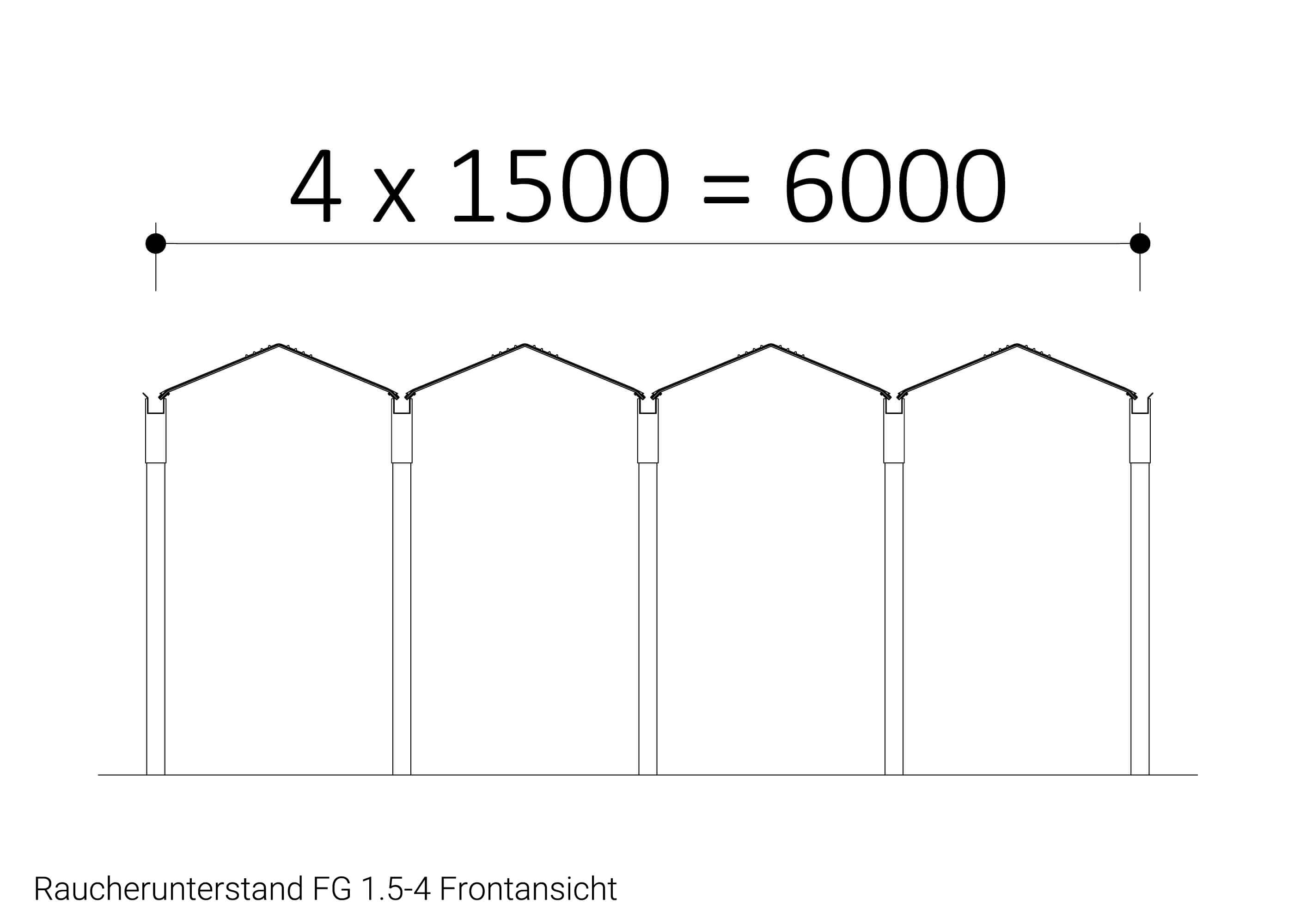

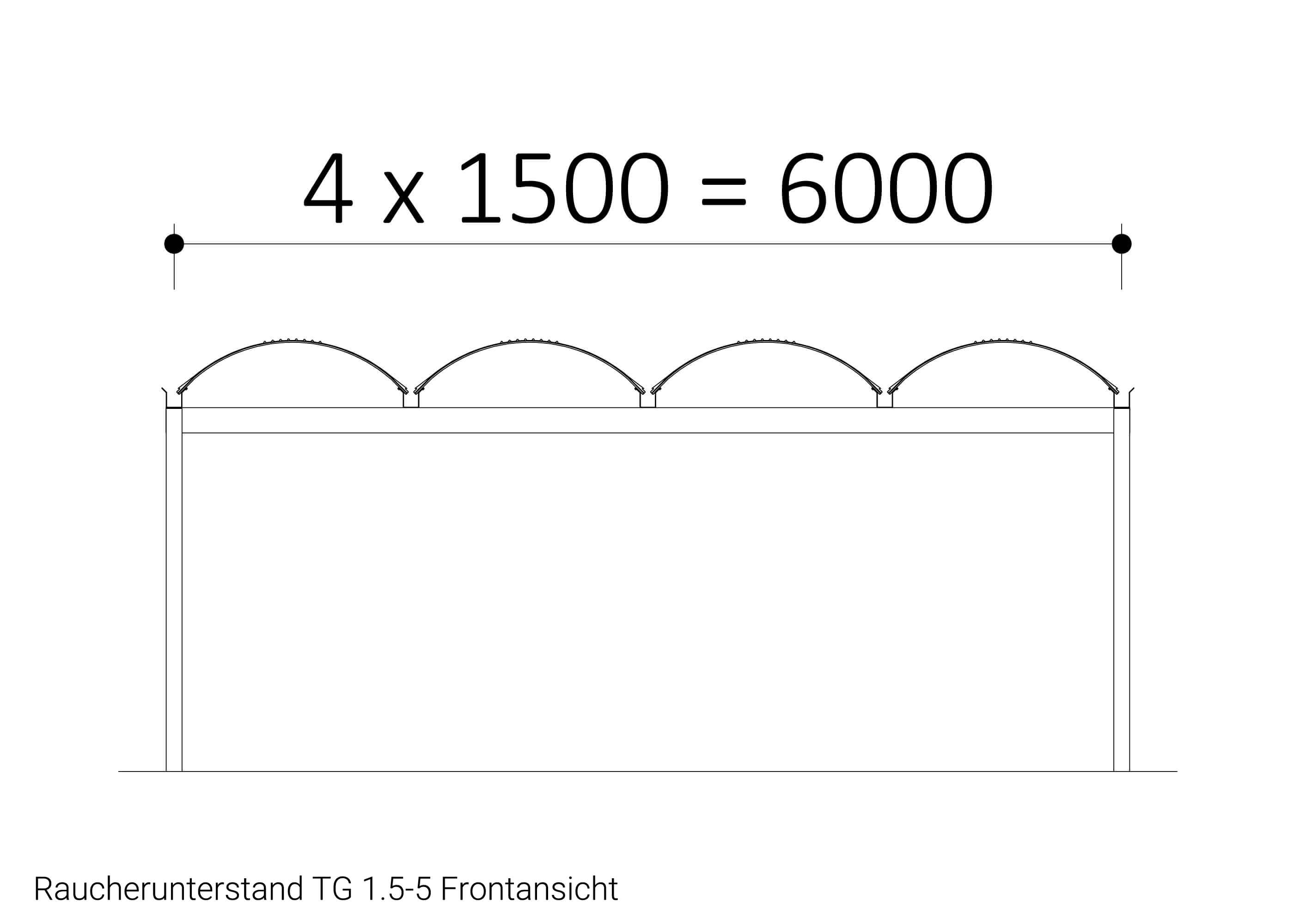

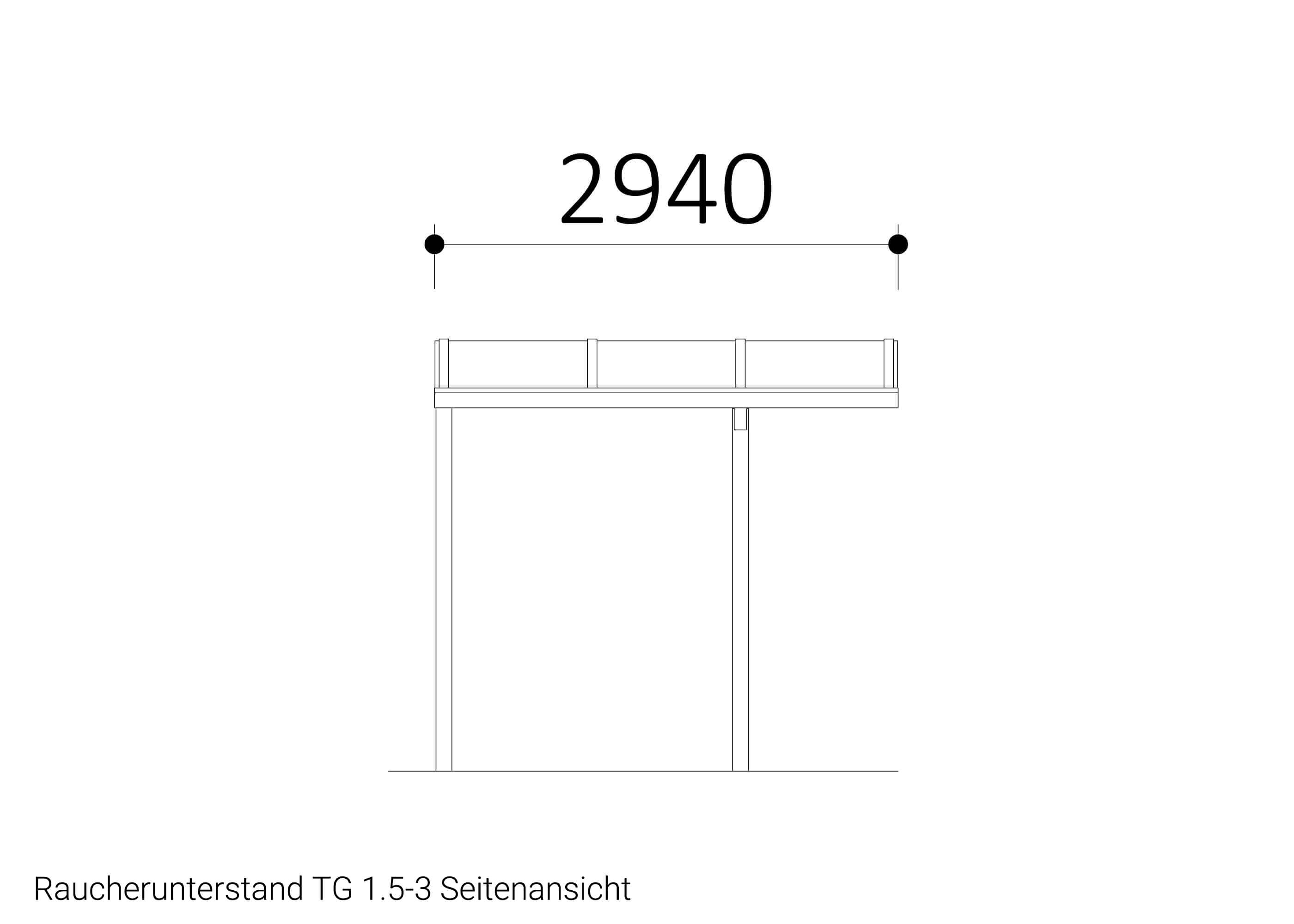

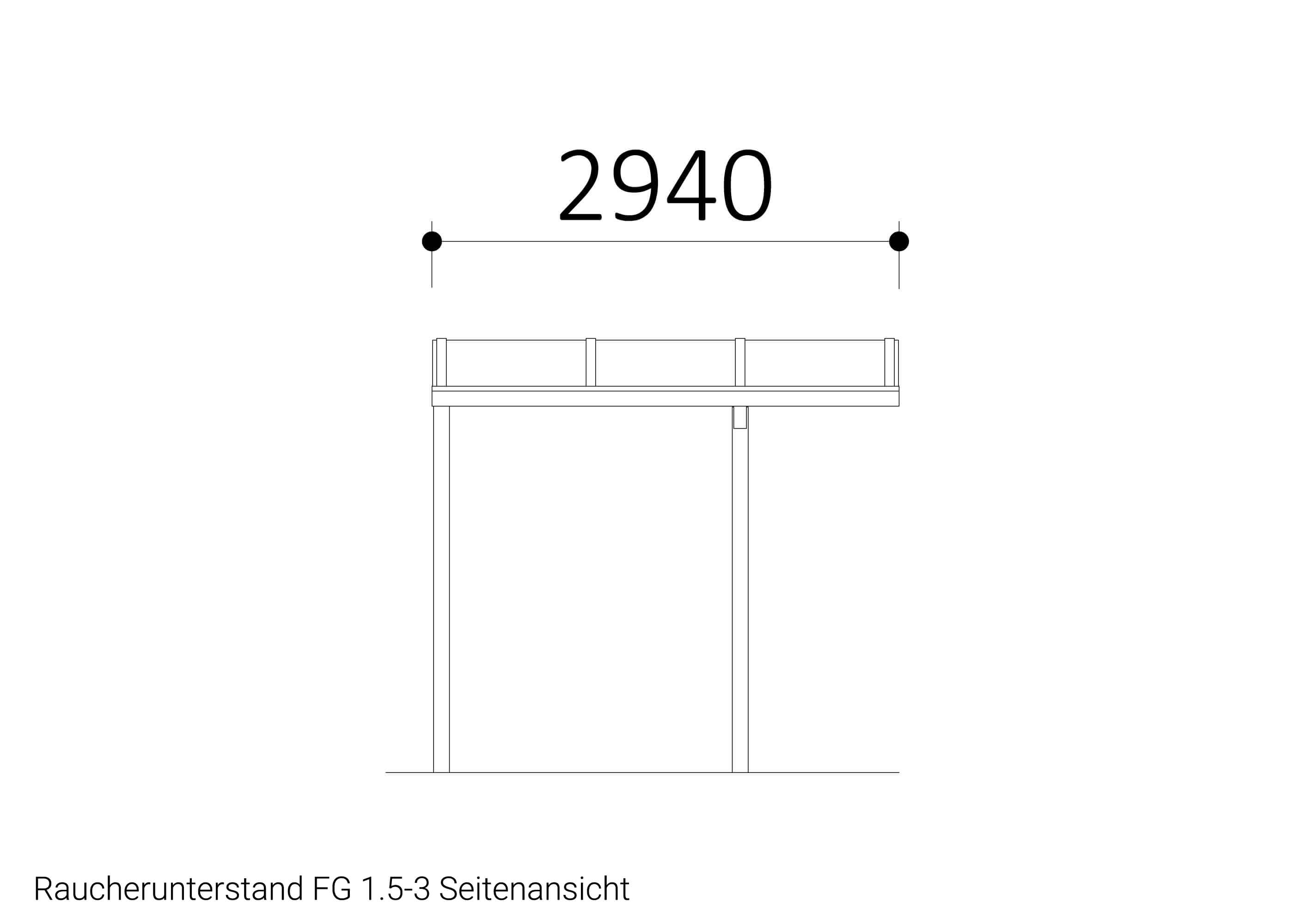

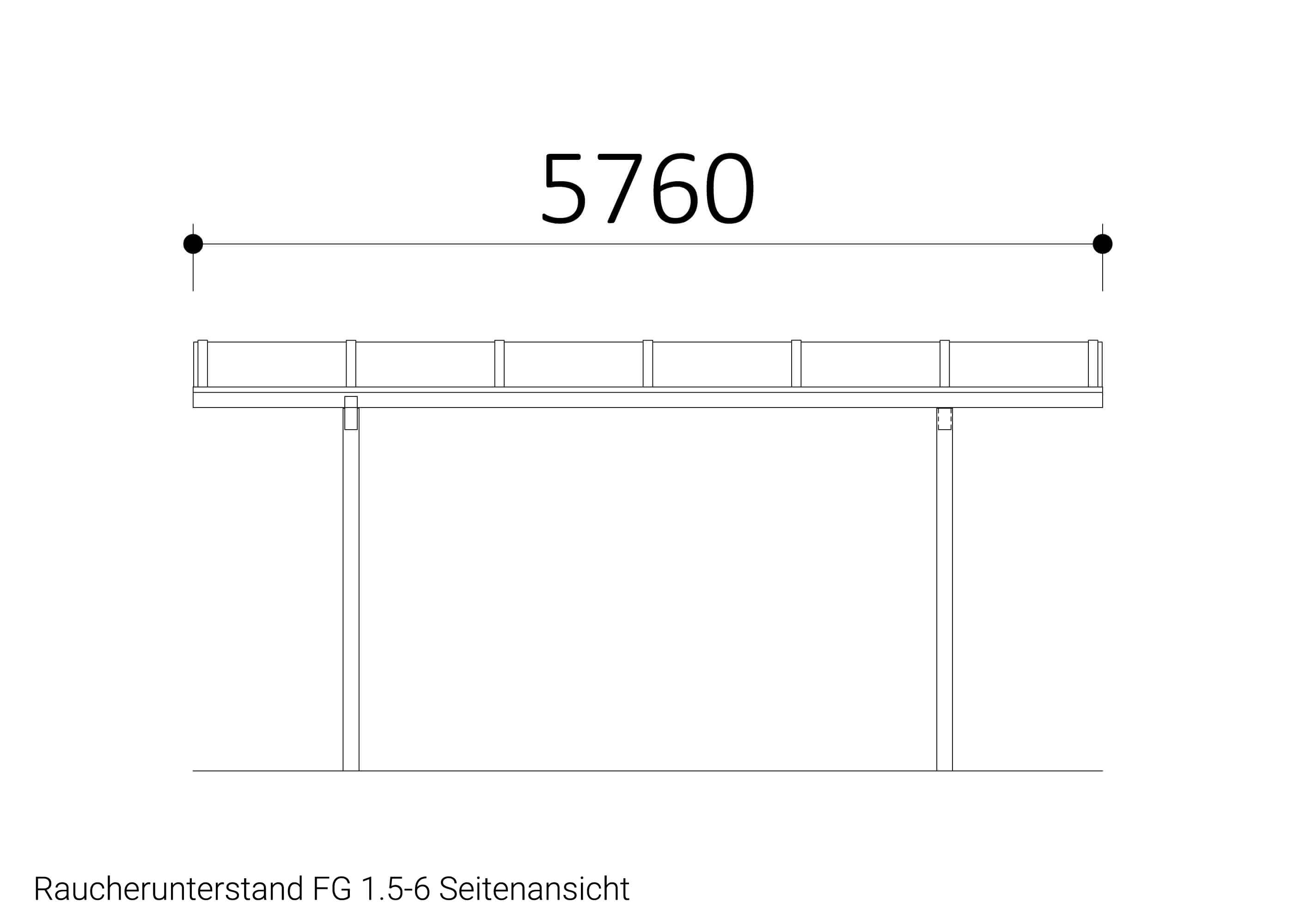

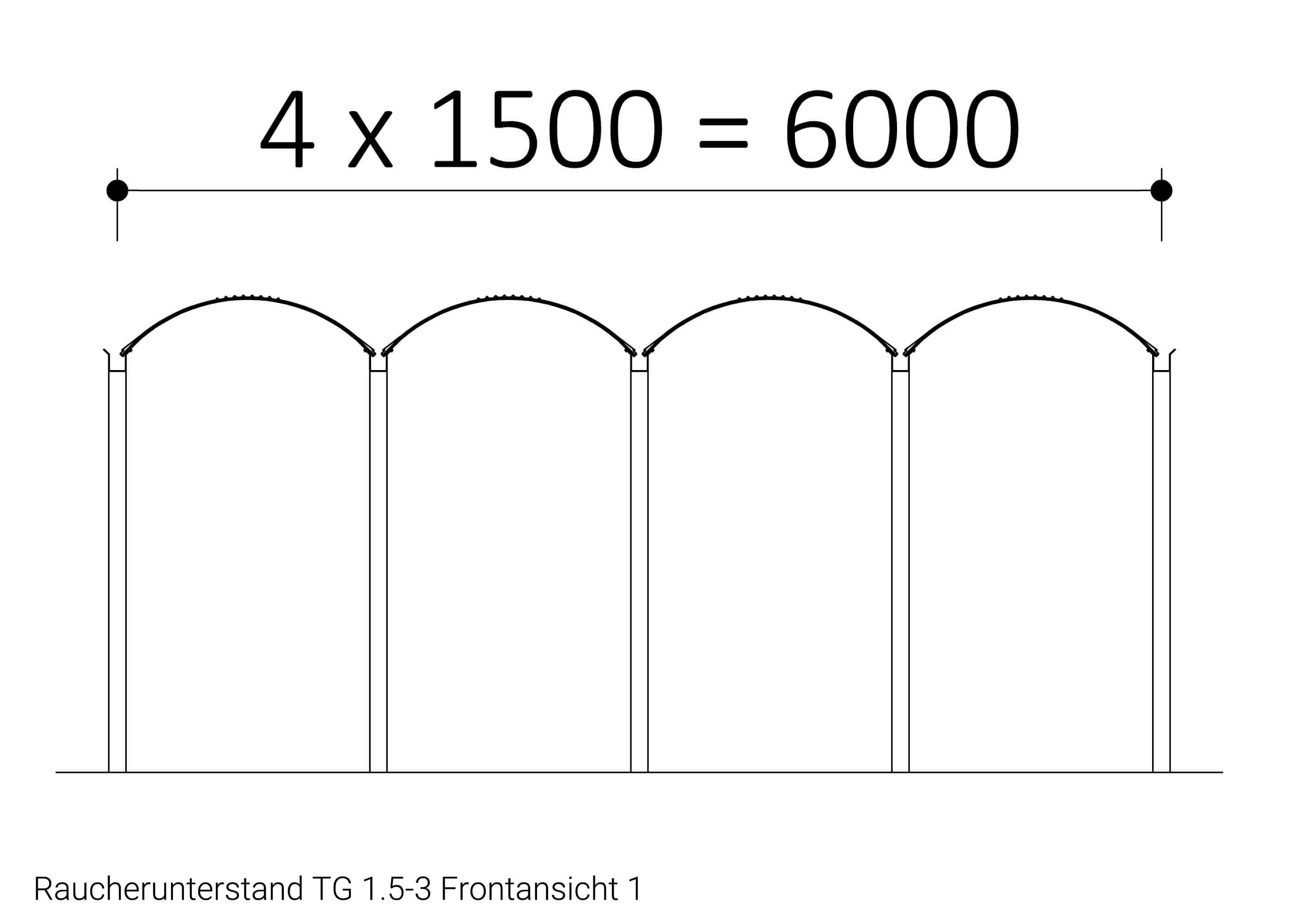

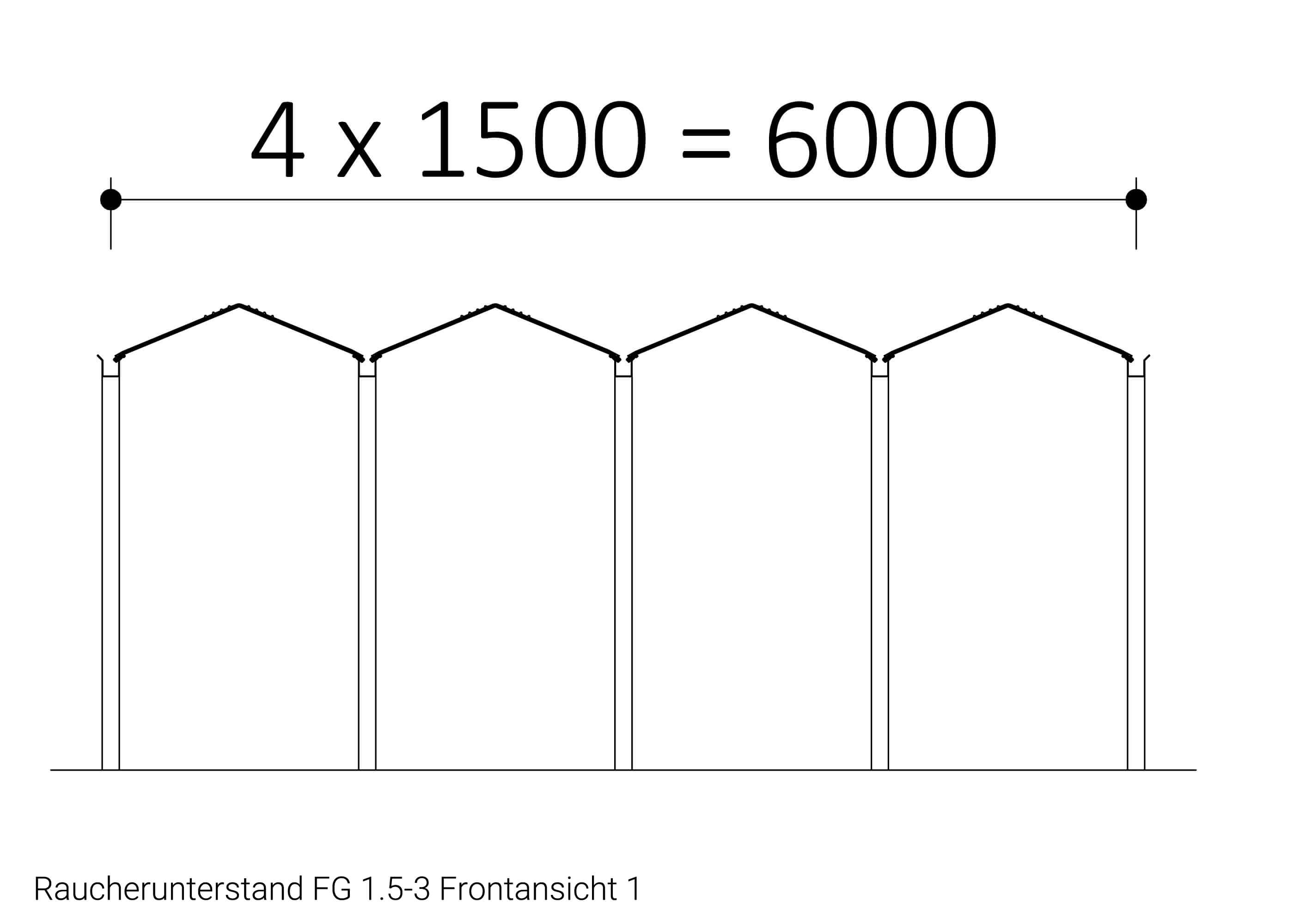

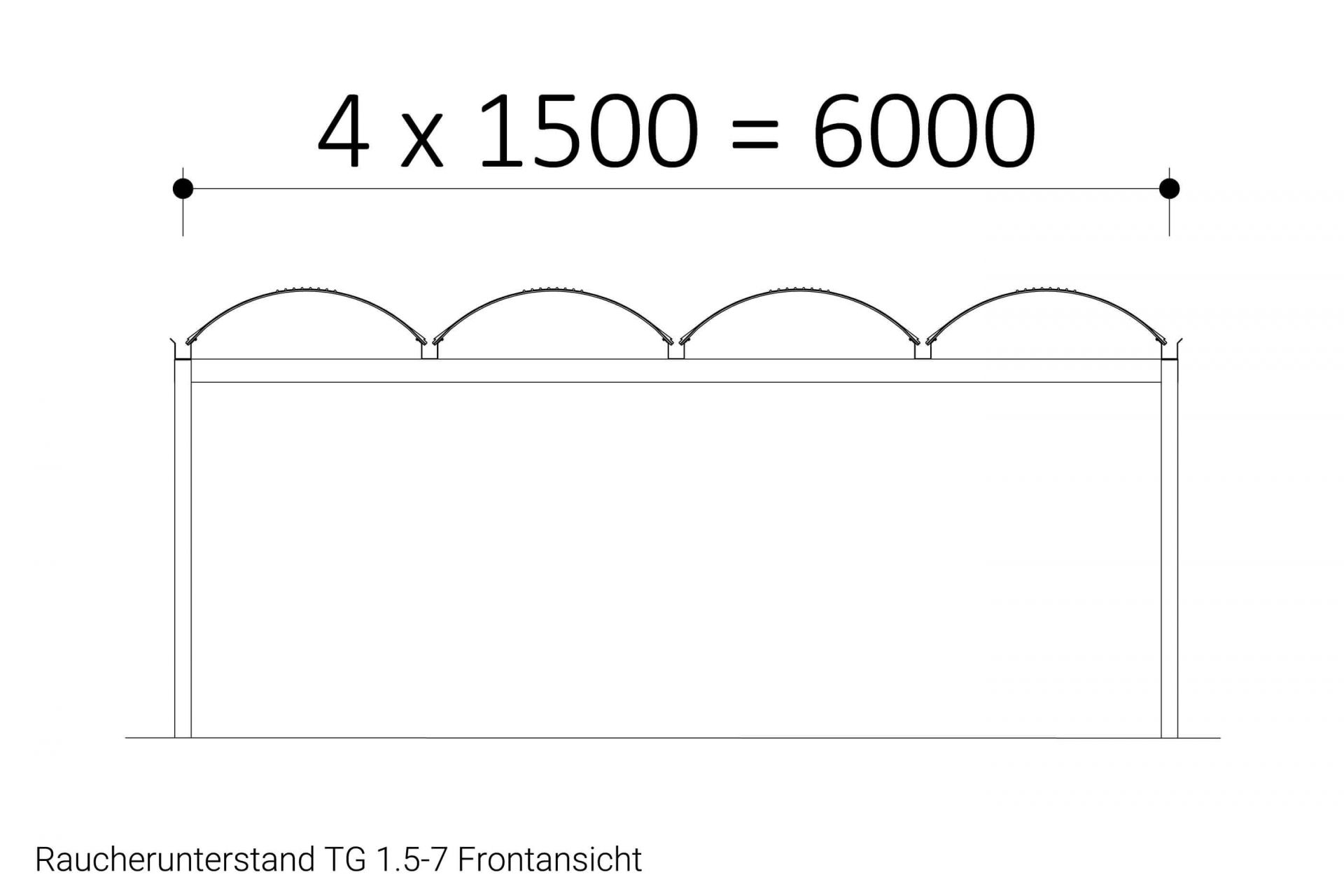

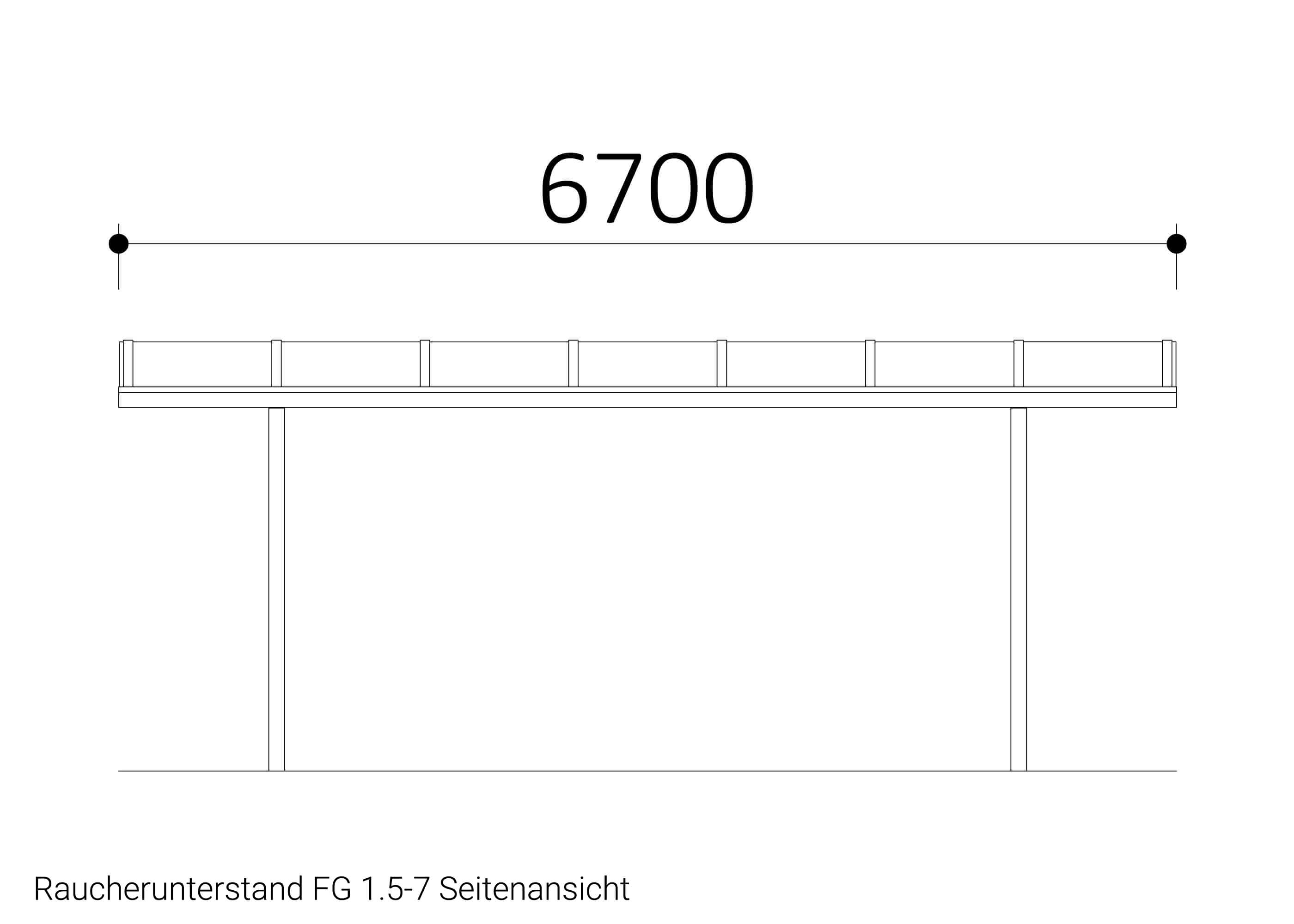

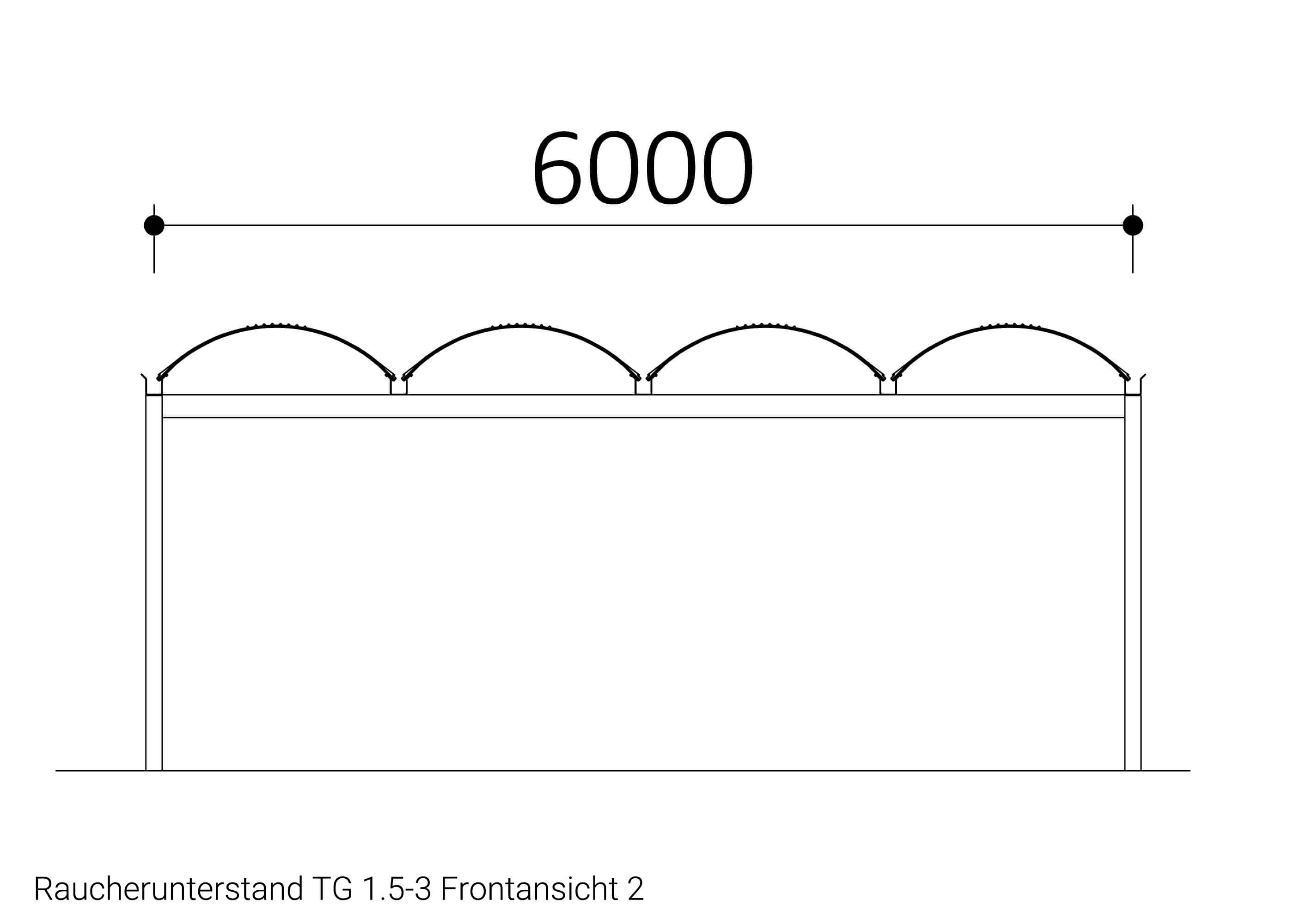

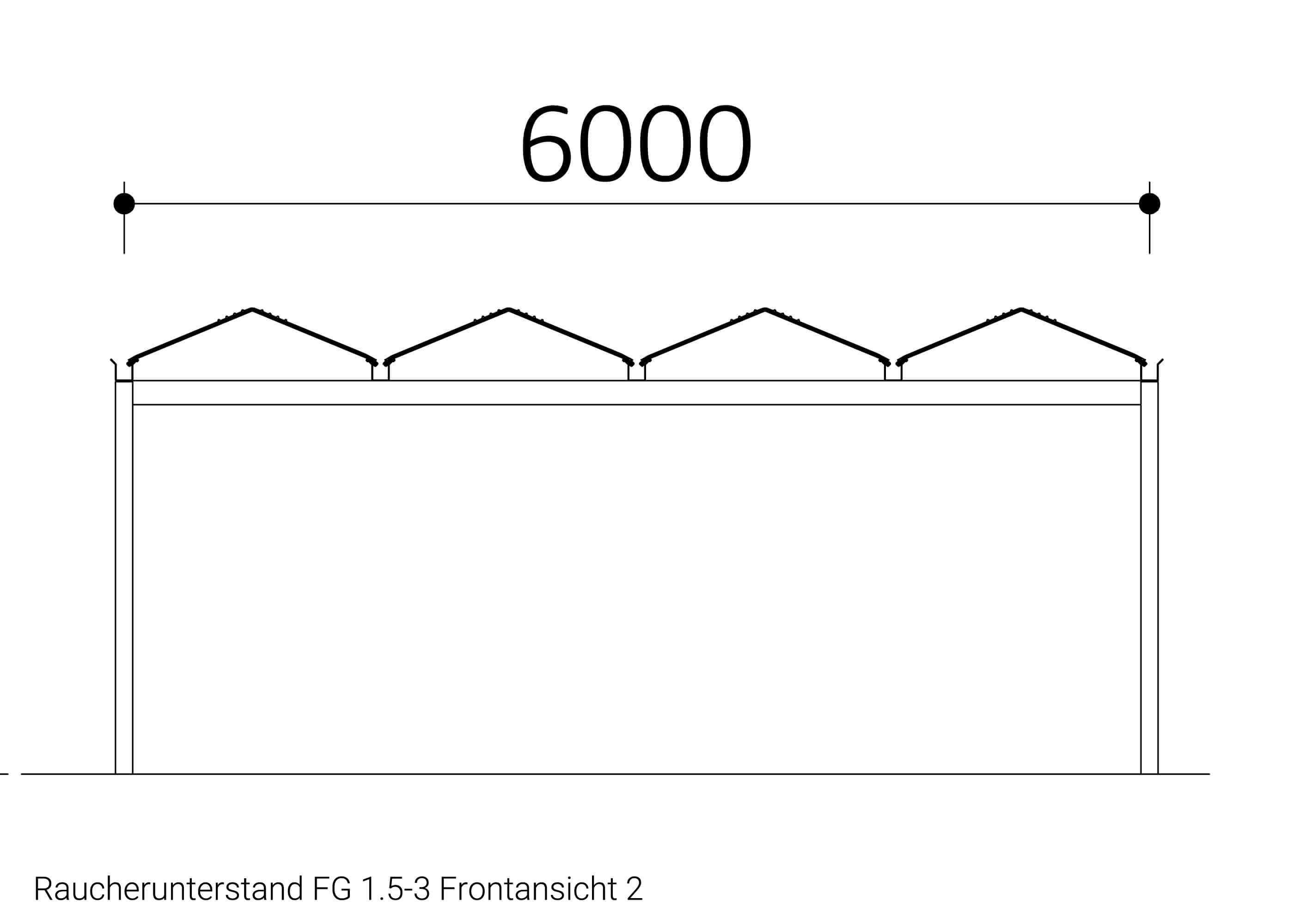

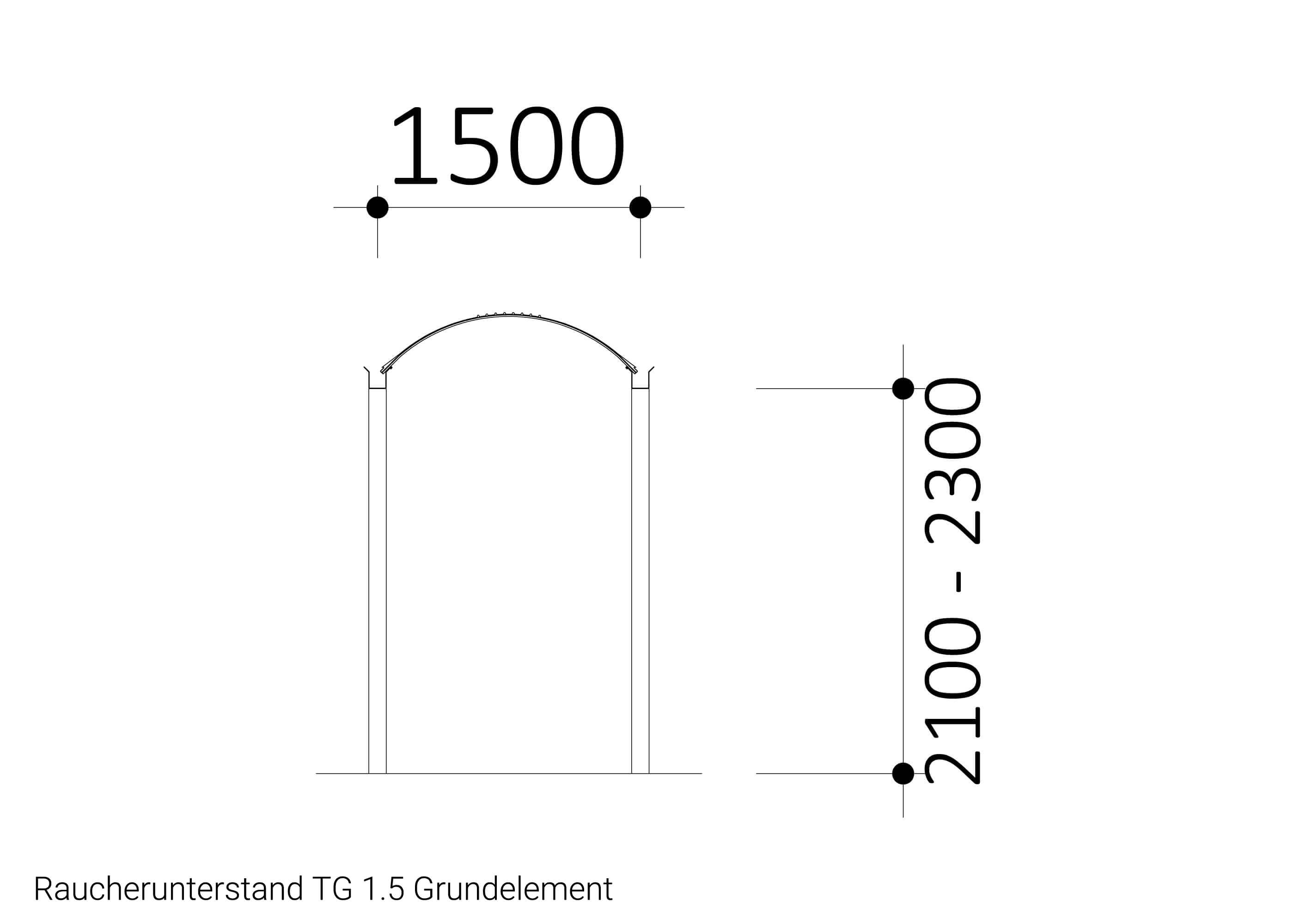

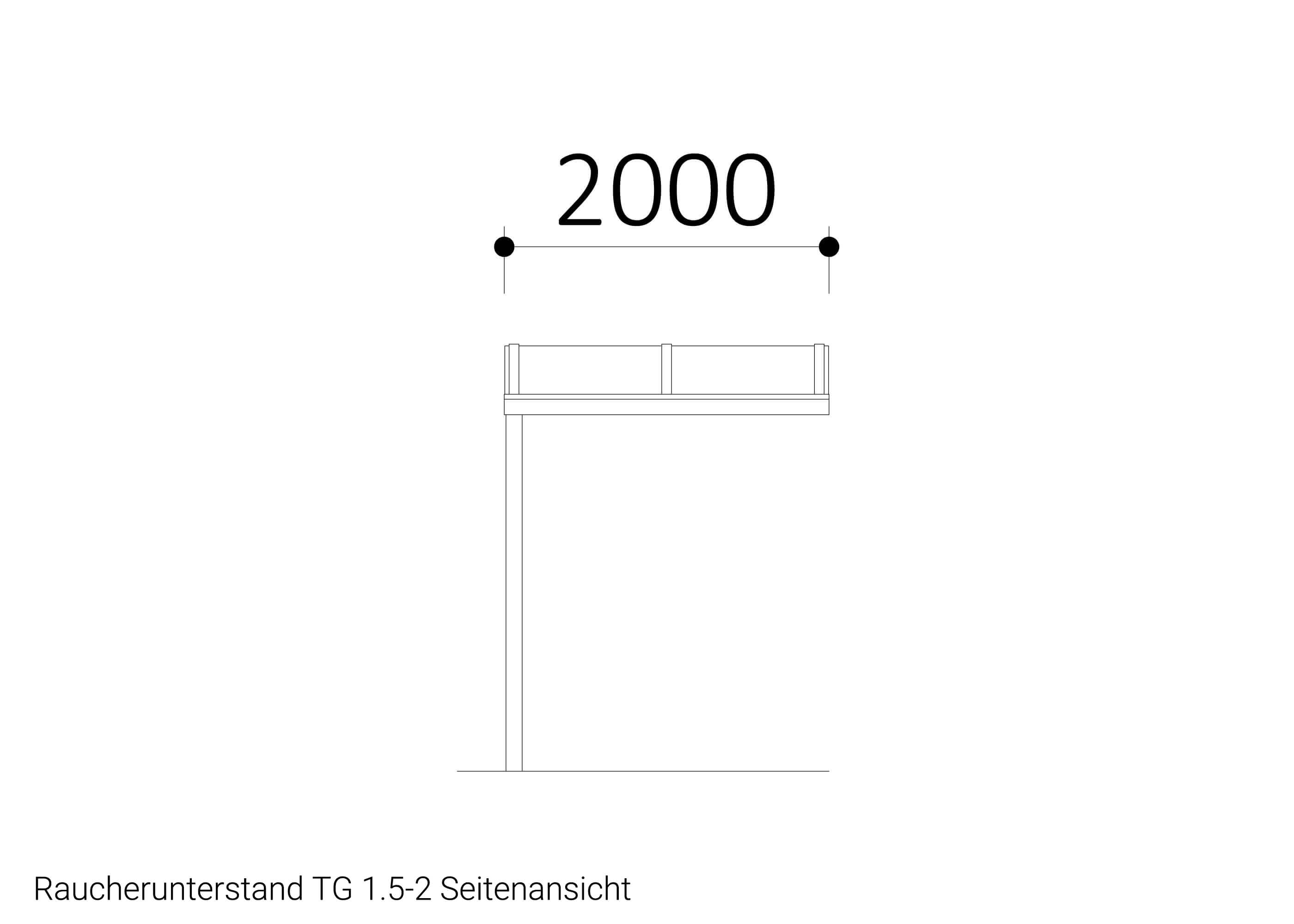

Zeichnungen Raucherunterstand TG/FG
Zubehör
Seitenwand: ca. 810 x 2035 mm, inkl. Glashalter und Stütze: Bestell-Nr. 000010
Rück- und Mittelwand: ca. 1350 x 2035 mm Bestell-Nr. 000080
Rückwand wie vor jedoch mit: Kreisabschnitt ca. 1350x 2450 mm oder Giebeldreieck ca. 1350 x 2425 mm
Sichtstreifen für Rück-/Seitenwand: Bestell-Nr. 000009
Abfallbehälter: Abfallbehälter RONDO, pulverbeschichtet nach RAL, 50l, Befestigung an der Stahlkonstruktion der Überdachung: Bestell-Nr. 505220
Infovitrine DIN A1: Sichtfläche 831 x 584 mm, zur Befestigung an Rückwand, mit Drehflügel. Pulverbeschichtet nach RAL
Sitzbänke: mit 3 Sitzplätzen,ca.1400 mm Länge, systemintegrierte Befestigung
Deckenleuchte LED-Feuchtraum-Wannenleuchte, Verkabelung innerhalb der Überdachungskonstruktion inkl. Anschluss an das Stromnetzbauseits.
Fußplatten zum Aufschrauben auf Betonplatte
Fahrradparker bsp. BETA XXL , Radeinstellung tief/hoch, Radabstand 400 mm
