Fahrradüberdachung CONTURA

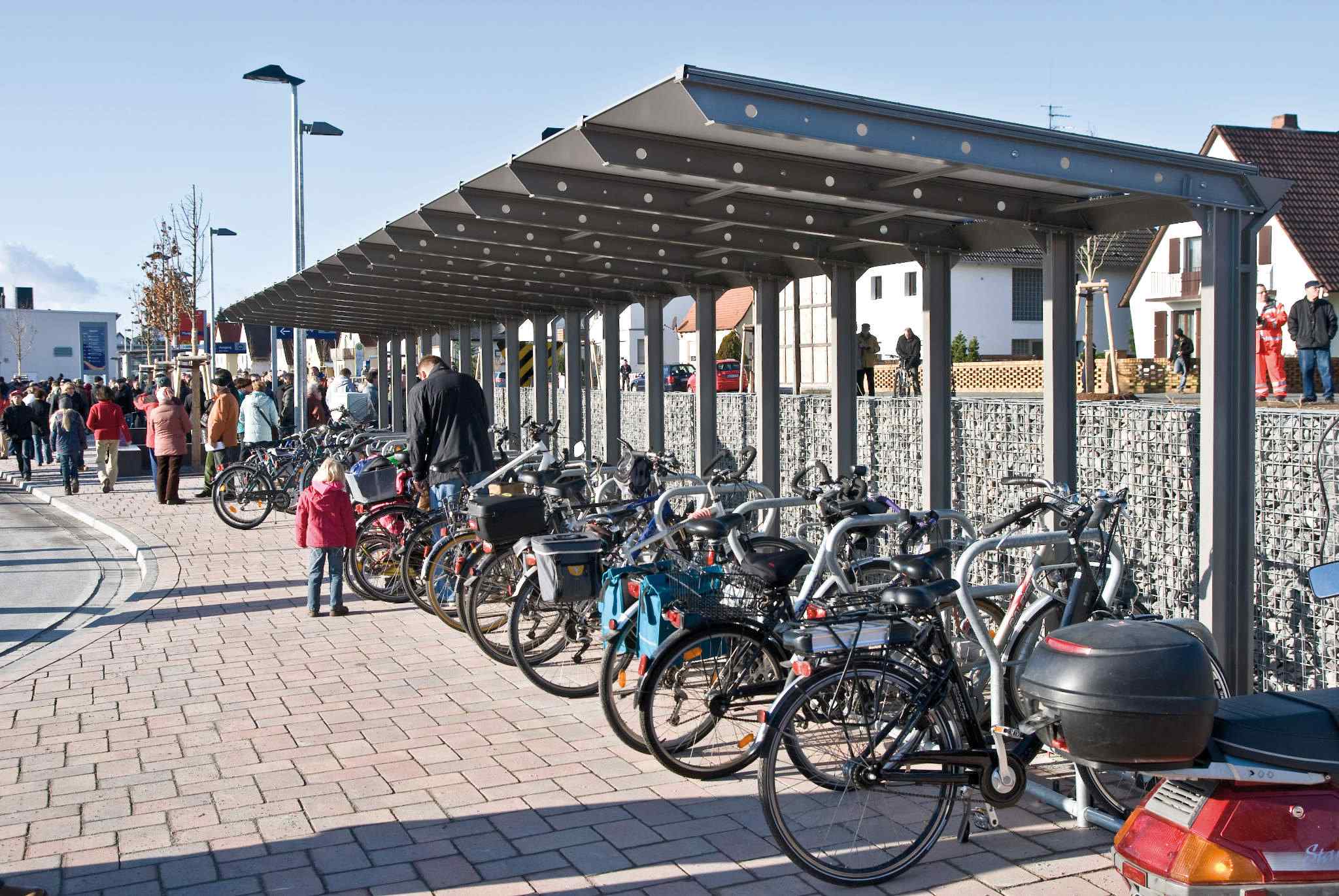

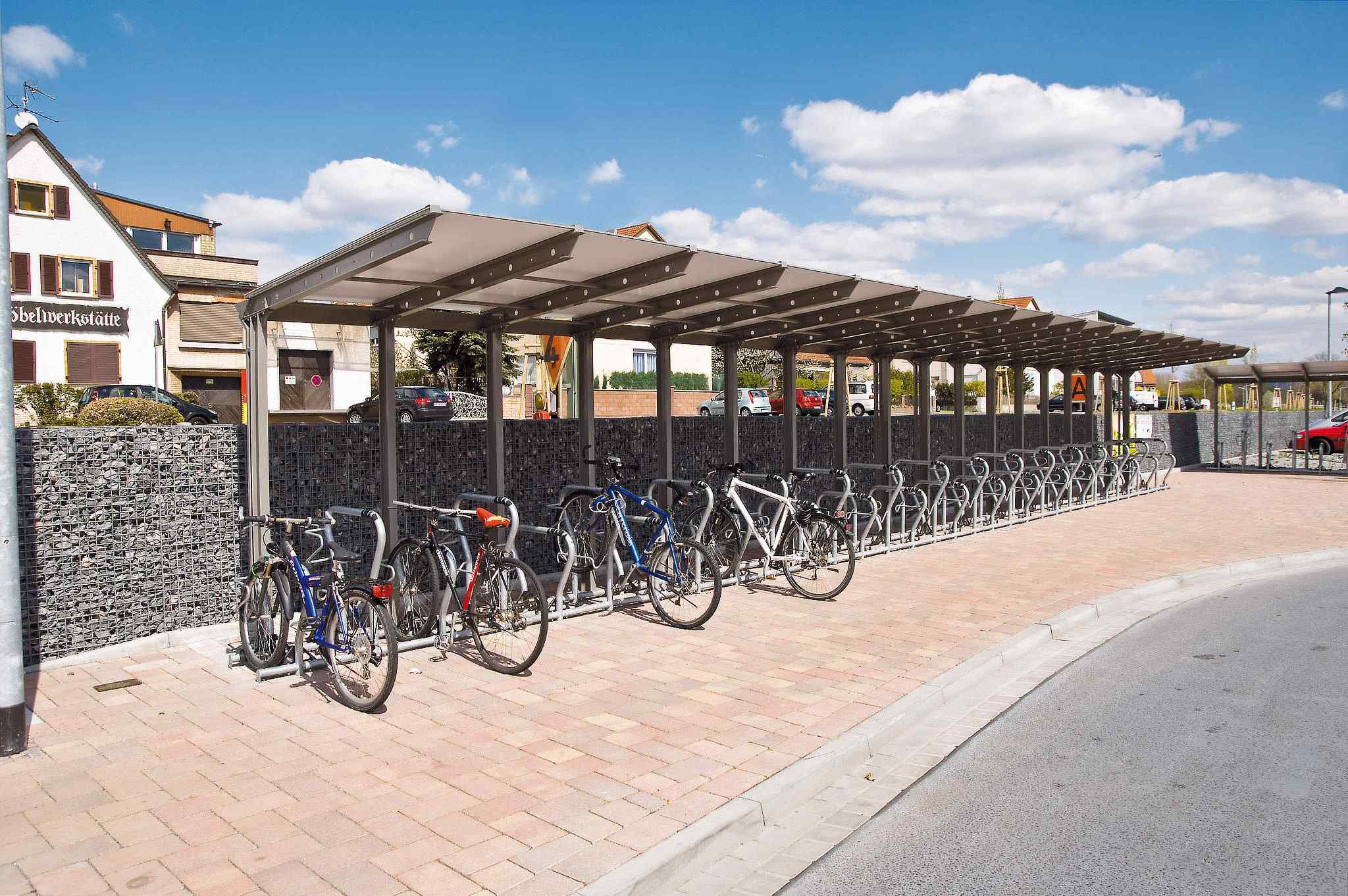

Überdachung als offene Konstruktion in Formstahl für Fahrradüberdachungen.

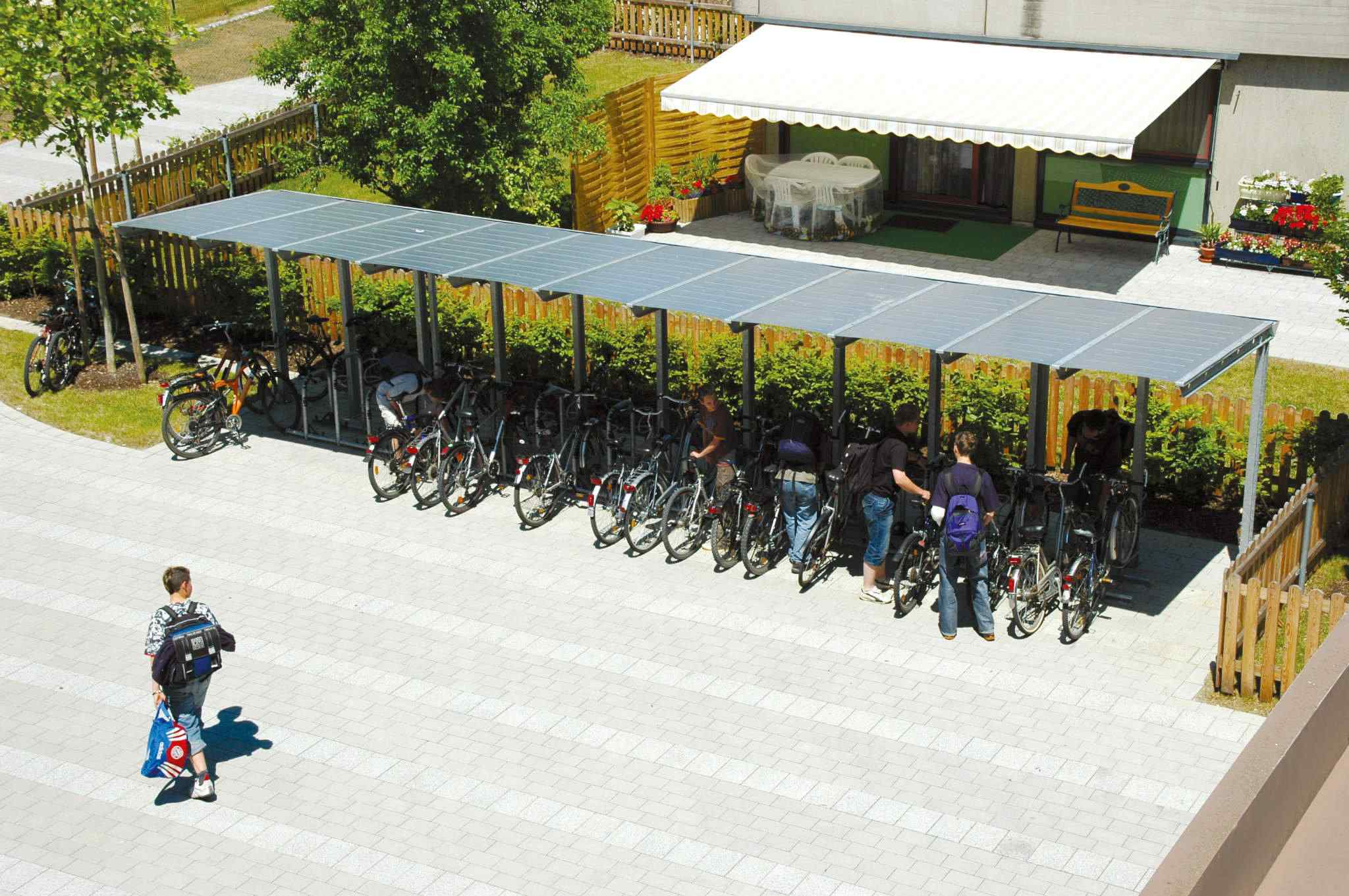

Fahrradüberdachungen - CONTURA
Fahrradüberdachungen - CONTURA
Fahrradüberdachungen - CONTURA
Fahrradüberdachungen - CONTURA
Fahrradüberdachungen - CONTURA
Fahrradüberdachungen - CONTURA
Fahrradüberdachungen - CONTURA
Fahrradüberdachungen - CONTURA
Fahrradüberdachungen - CONTURA
Fahrradüberdachungen - CONTURA
Fahrradüberdachungen - CONTURA
Fahrradüberdachungen - CONTURA

Beschreibung

Passt! Diesen Eindruck gewinnen die meisten Betrachter, wenn sie die Form dieser Systemüberdachung optisch wahrnehmen, unabhängig vom Einsatzzweck. Egal, ob als Fahrgast-wartehalle oder als Fahrradüberdachung! Logisch, denn die Formgebung beginnt schon mit der Auswahl der Stahlprofile für das Konstruktionsgerüst. Sowohl für die Vertikalstützen, als auch für die Dachträgerprofile wird sogenannter Formstahl in IPE-Geometrie verwendet. Der Begriff "offene Konstruktion” hat sich hierfür im Sprachgebrauch der Architekten durchgesetzt. "Zeigen statt kaschieren” oder "Technik statt Kosmetik” beschreiben die dieser Wortschöpfung innewohnende Empfindung recht treffend.

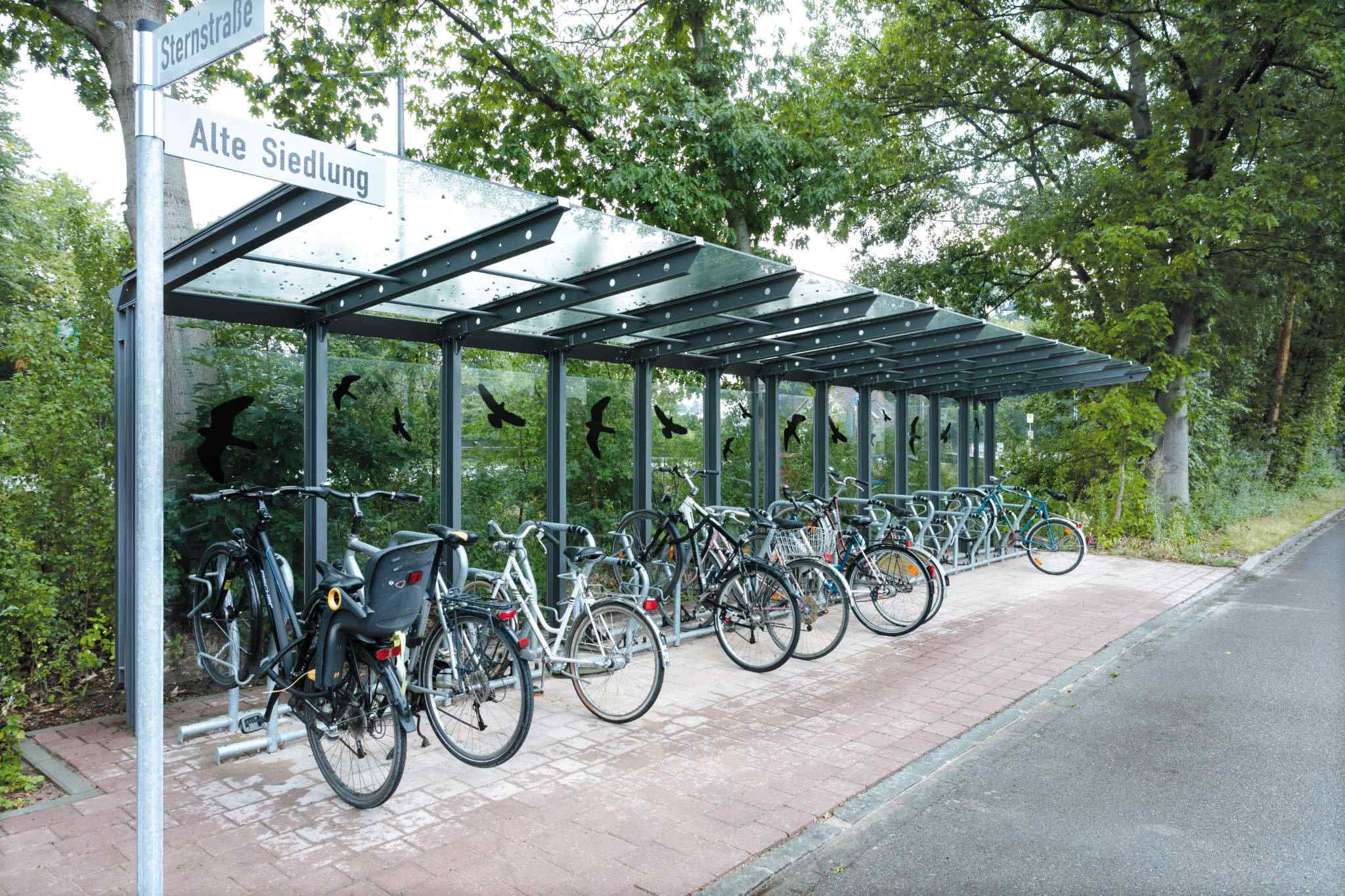

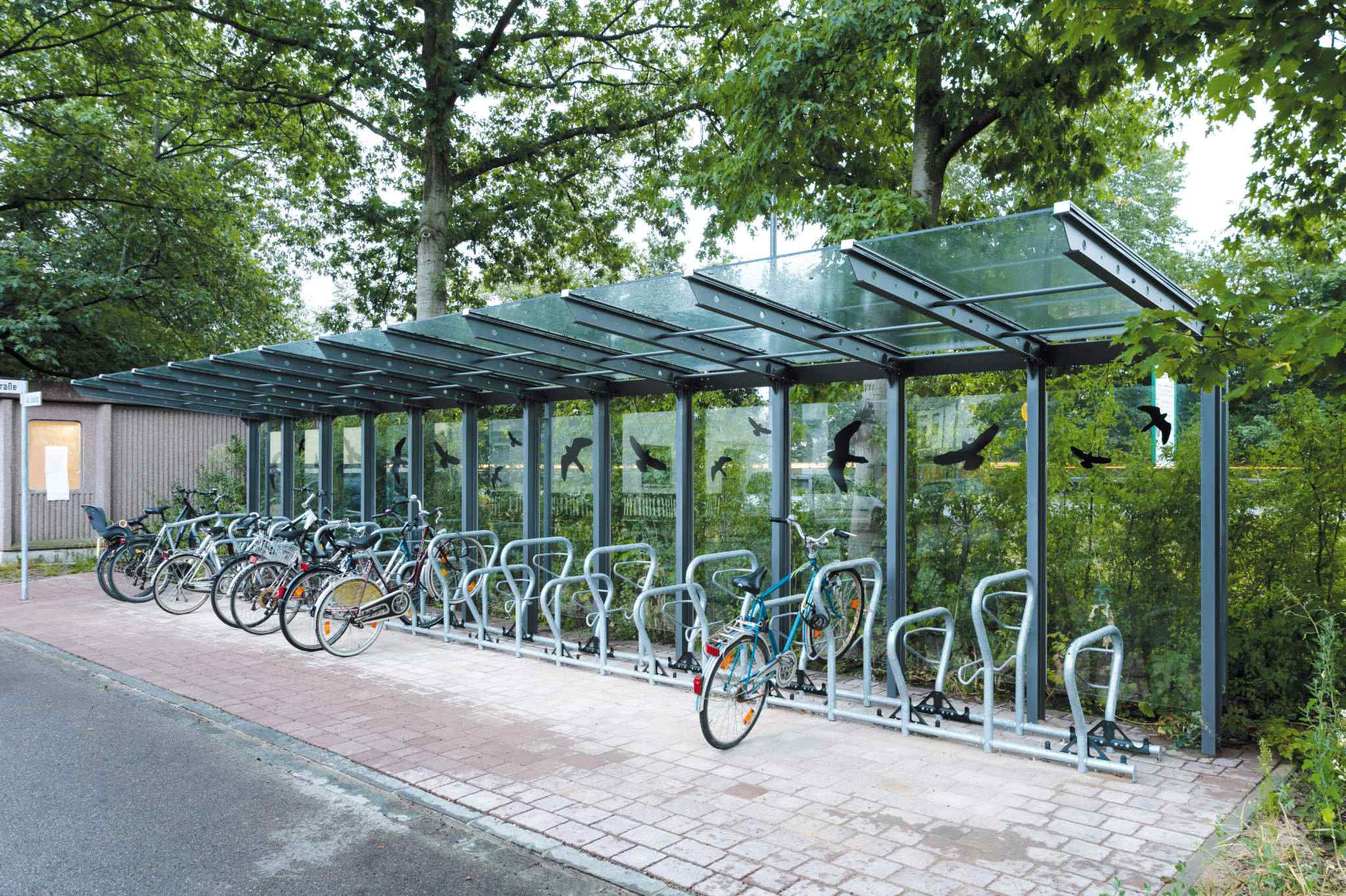

In der dadurch erzielten Schlichtheit der Konstruktion liegt gleichzeitig der besondere Charme, der sich auf das gesamte Gebilde überträgt. Unterstützt wird dieser Eindruck durch die Auswahl der Werkstoffe für die Dacheindeckung sowie optional der Rück- und Seitenwände. Glas, VSG zur Überkopfverglasung, ESG im Vertikalbereich geben dem Gesamtbild den letzten Schliff, ohne die konstruktiven Finessen zu dominieren. Wer stattdessen auf "Beschattung von oben" Wert legt, für den gibt es auch die Möglichkeit, Aluminium-Wabenkernverbundplatten zur Dacheindeckung auszuwählen. Linearverglasung im Rückwandbereich durch Anpressleisten sorgt für winddichte Anschlüsse an den Stützen.

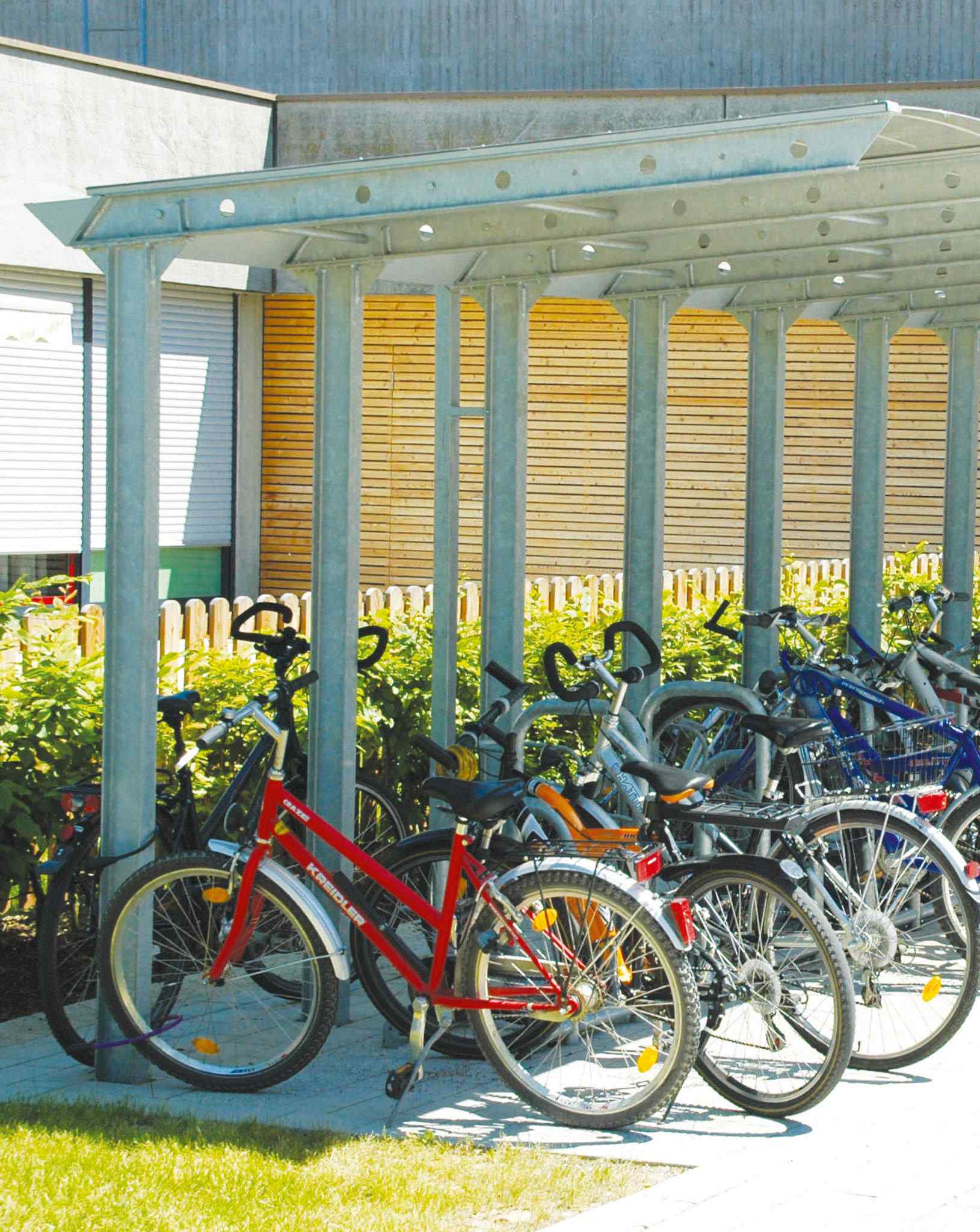

Die Befestigung der Seitenwände erfolgt durch Glashalter. Witterungsschutz rundum ist der Wunschzustand der Radlergemeinde, da dadurch abgestellte Räder zusätzlich vor Regen, Eis und Schnee geschützt werden. Das ist die Messlatte für sowohl funktional als auch gestalterisch gelungene Fahrradüberdachungen! An Leichtigkeit gewinnt die gesamte Konstruktion dadurch, dass die auskragenden Profile der Dachkonstruktion im Stegbereich mit einem Lochbild ausgeführt werden.

Unser nach DIN 79008 „Stationäre Fahrradparksysteme“ zertifizierter Fahrradständer BETA XXL passt ideal zur Überdachung CONTURA. Beide Systeme wurden modular, im Stil eines Baukastensystems, konzipiert und ermöglichen dem Kunden somit größtmöglichen Gestaltungsspielraum!

Produkteigenschaften

Verwendungszweck

Fahrradüberdachung
Fahrradunterstand
Fahrgastunterstand
Raucherpavillon

Regelschneelast

0,65 kN/m2

Dachform

Pultdach
Trogdach

Dachausrichtung

Pultdach einseitig
Trogdach doppelseitig

Dachneigung

Pultdach 5° nach hinten
Trogdach 5° zur Mitte

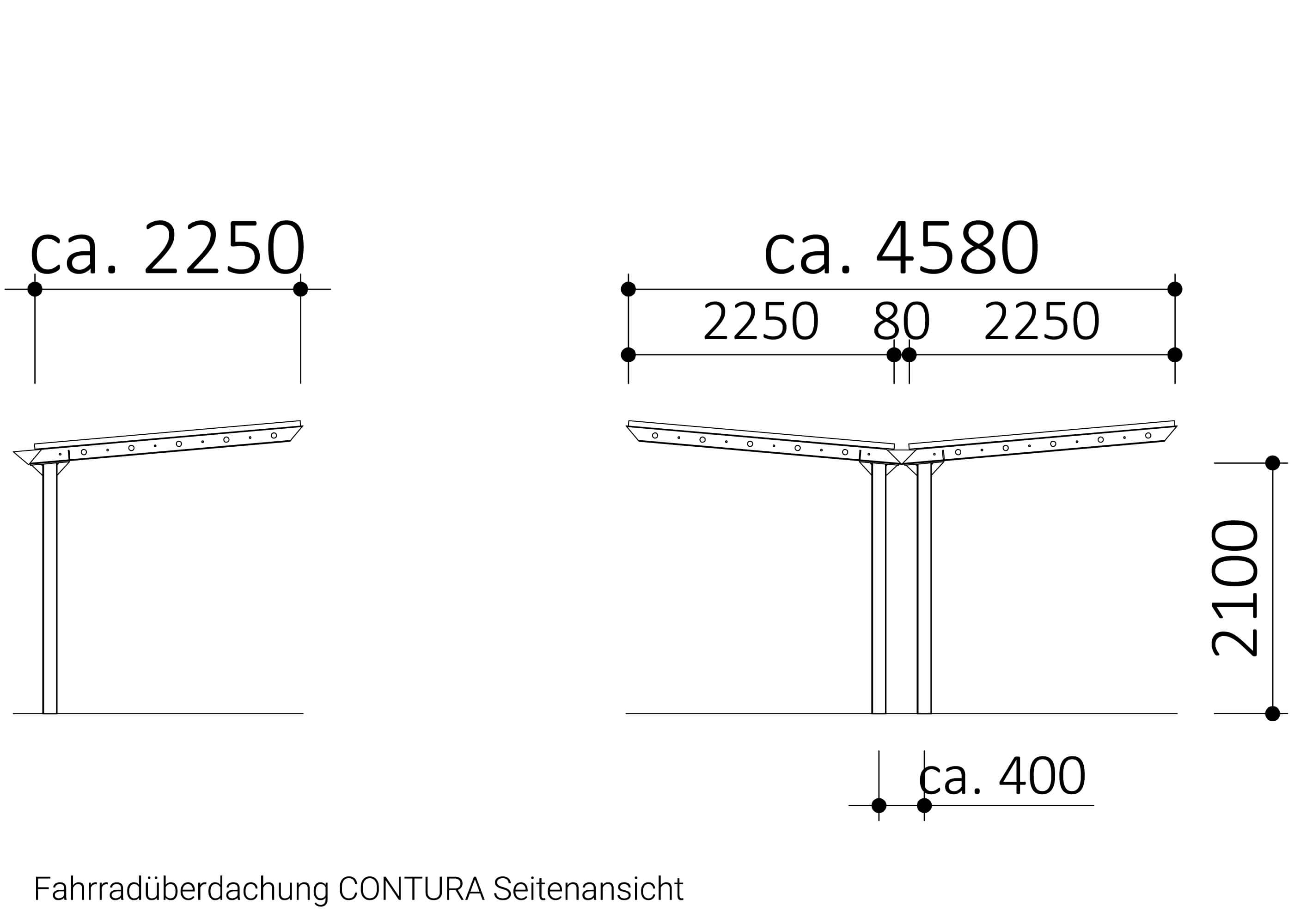

Dachtiefe

Pultdach 2.250 mm
Trogdach 2 x 2.250 mm

Dacheindeckung

VSG-Verbundsicherheitsglas
Alu-Wabenkernverbundplatte weiß

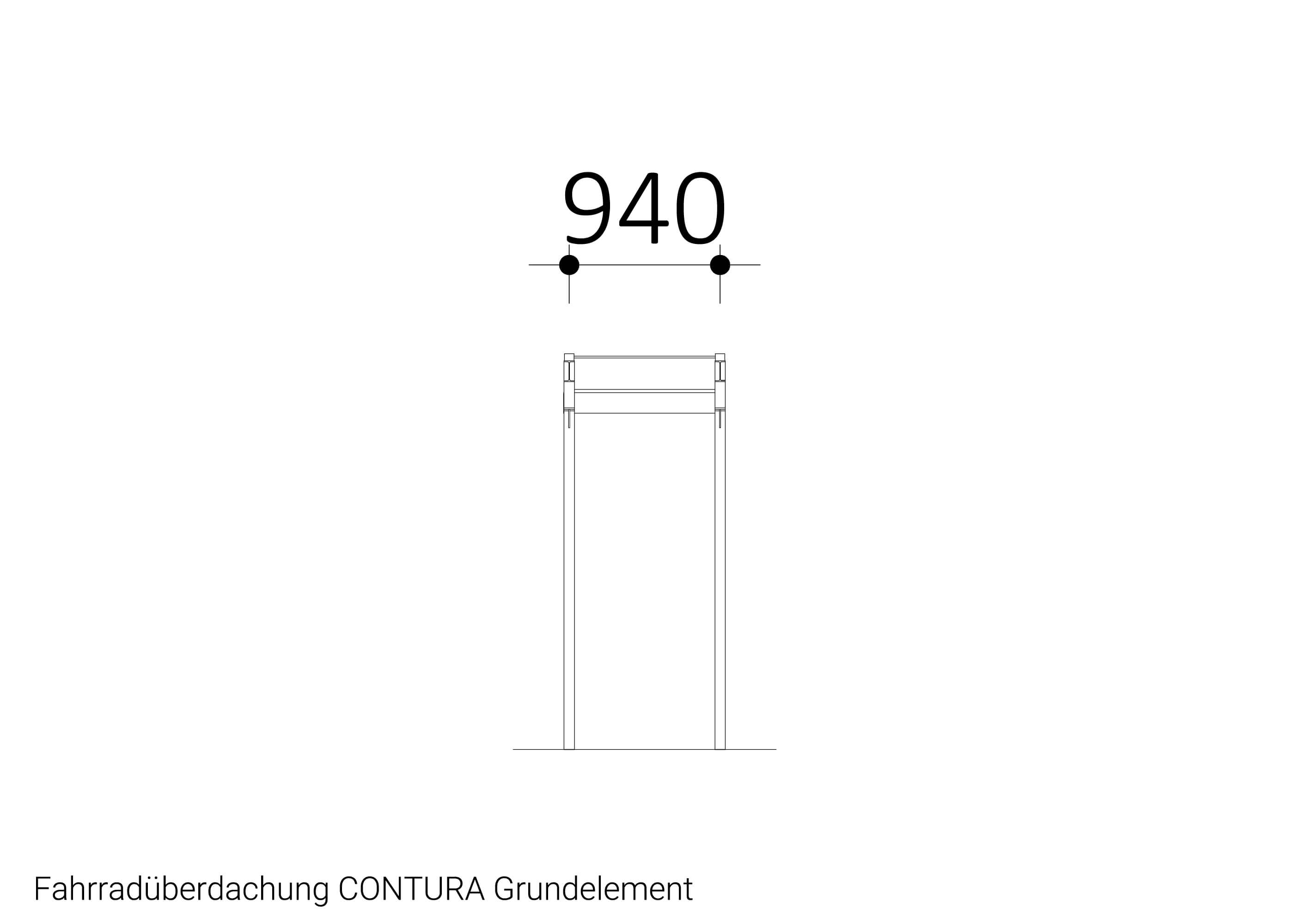

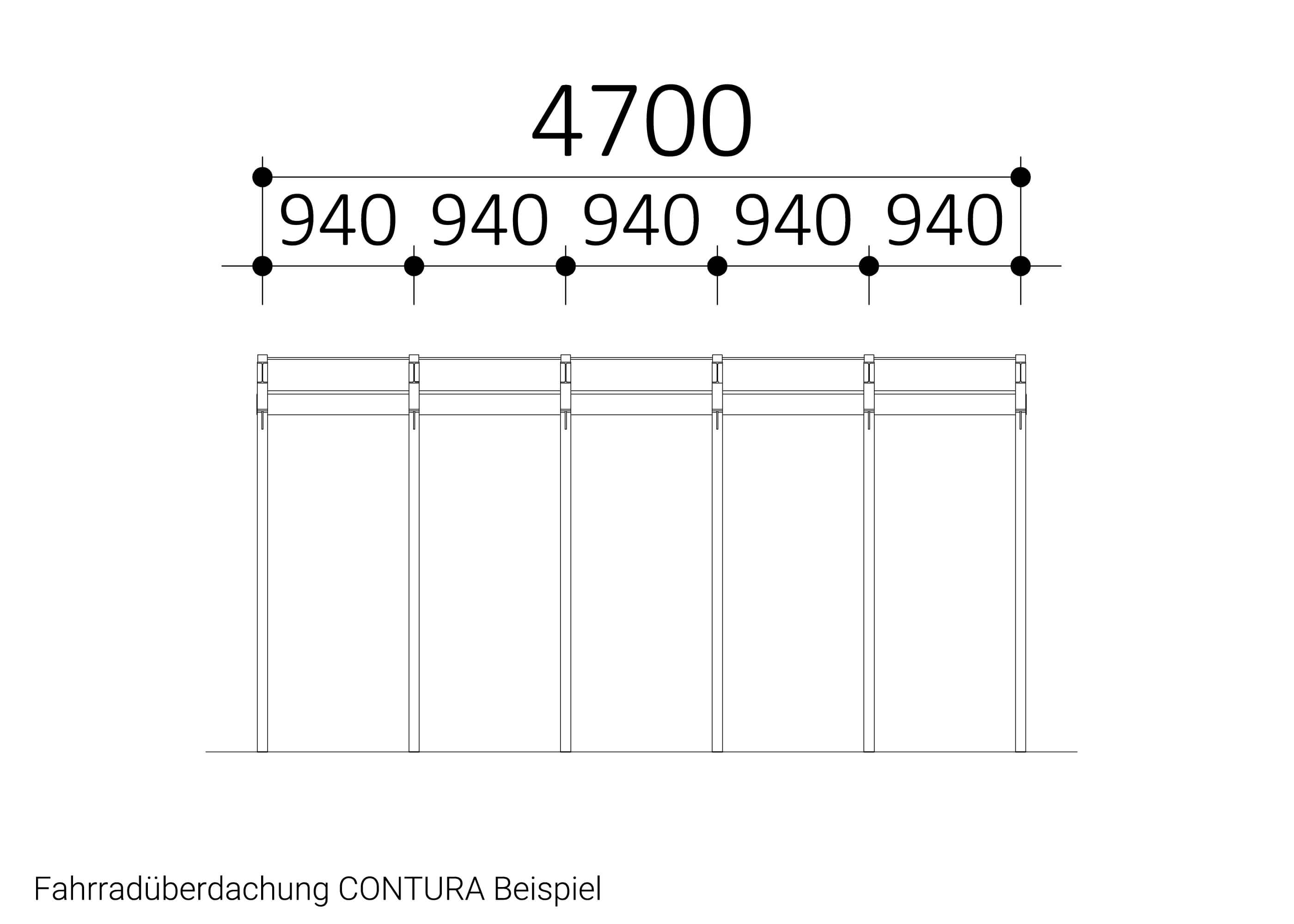

Dachraster

940 mm

Stützen

Formstahlprofile IPE

Bodenverankerung

Einspannen in Köcherfundamente (Standard)
Fußplatten zum Aufschrauben (gegen Aufpreis)

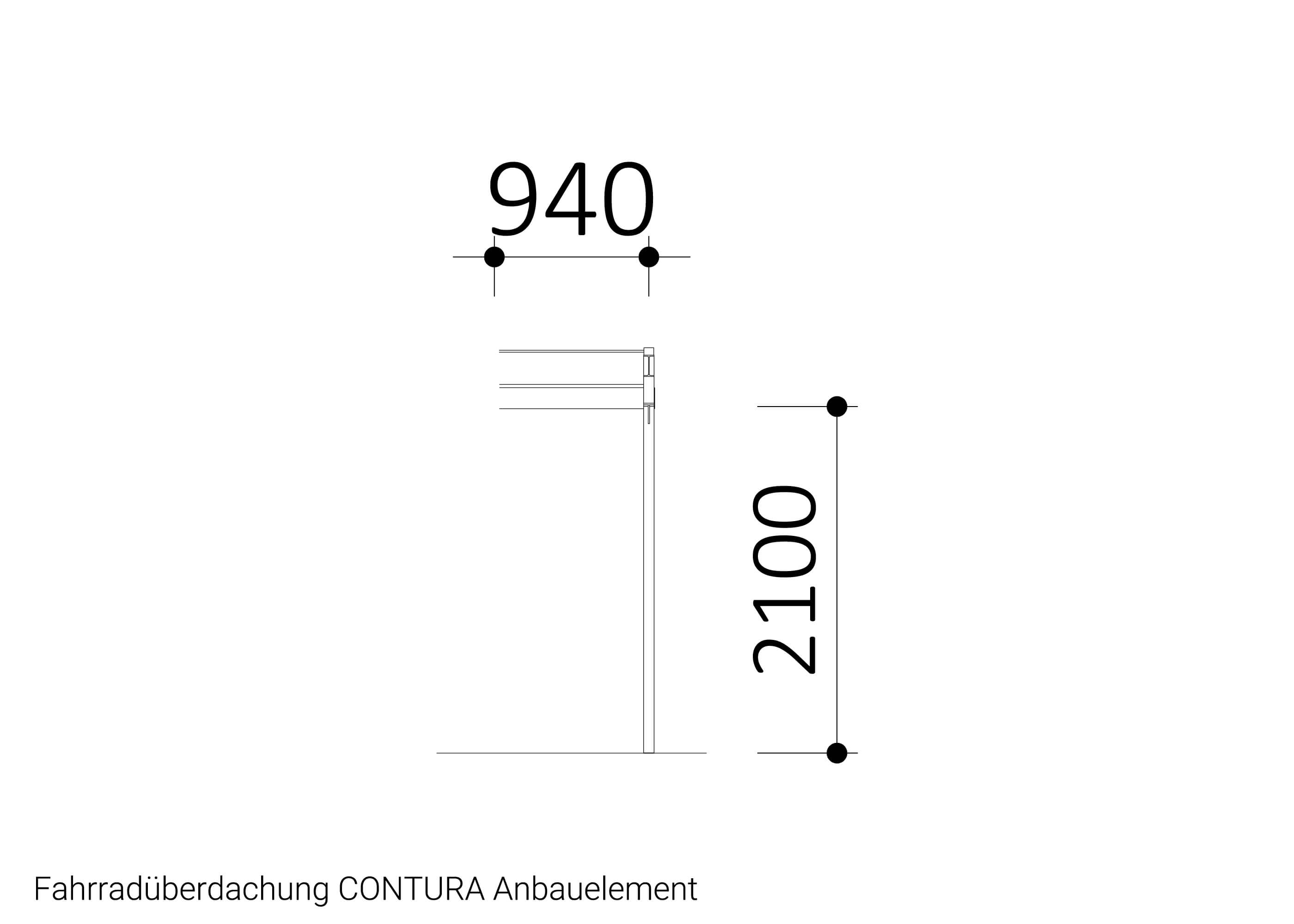

Stützenraster

940 mm

Unterzüge

keine

Entwässerung

Über Sammelrinne und Fallrohre.
Austritt durch oberirdische Wasserspeier.

Oberflächen

feuerverzinkt
feuerverzinkt und zusätzlich pulverbeschichtet
verschiedene RAL Farben

Zubehör

Seitenwand ESG ca. 740 x 1840/2006 mm, inkl. Glashalter und Stütze
Rückwand ESG ca. 920 x 1780 mm inkl. Anpressleisten zur winddichten Verglasung
Sichtstreifen für Rück-/Seitenwand: Bestell-Nr. 000009
Abfallbehälter: Abfallbehälter RONDO, pulverbeschichtet nach RAL, 50l, Befestigung an der Stahlkonstruktion der Überdachung: Bestell-Nr. 505220
Sitzbänke, mit 3 Sitzplätzen,ca.1400 mm Länge, systemintegrierte Befestigung
Infovitrine DIN A1, Sichtfläche 831 x 584 mm, zur Befestigung an Rückwand, mit Drehflügel. Pulverbeschichtet nach RAL
Deckenleuchte LED-Feuchtraum-Wannenleuchte, Verkabelung innerhalb der Überdachungskonstruktion inkl. Anschluss an das Stromnetzbauseits.
Fußplatten zum Aufschrauben auf Betonplatte
Fahrradparker bsp. BETA XXL, Radeinstellung tief-/hoch, Radabstand 400 mm
