PYLON – Die charakteristische Fahrradüberdachung mit innovativer Konstruktion

Modulares System mit flexibler Dacheindeckung und stilvollem Design

  • Ein- und beidseitige Auskragung
  • Vielseitige Dacheindeckung
  • Modulare Erweiterbarkeit
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON
Fahrradüberdachungen - PYLON

Beschreibung

Single oder Twin

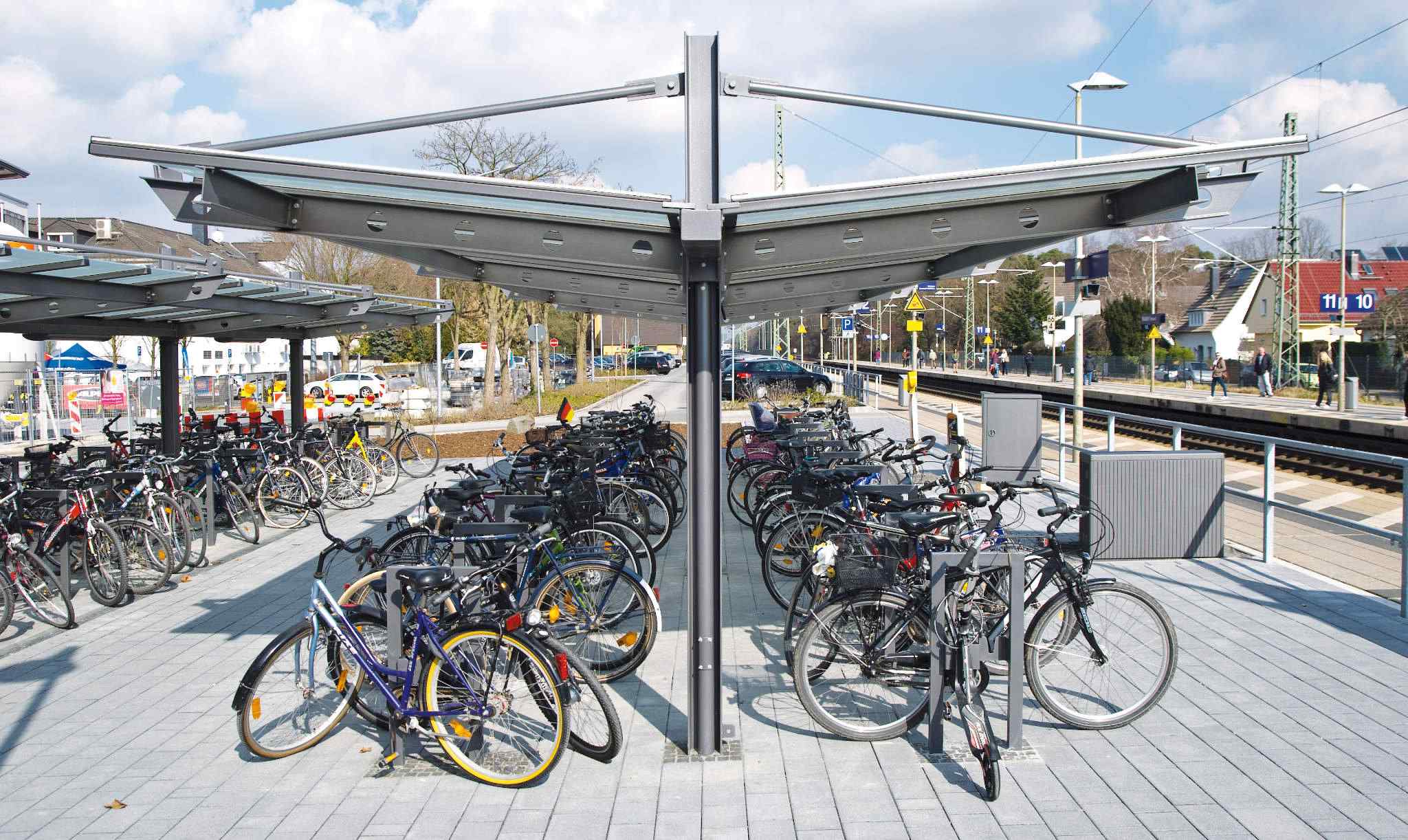

Die Überdachung Typ PYLON gibt es sowohl einseitig (Version „Single“) als auch beidseitig (Version „Twin“) auskragend.

Entdecken Sie die PYLON Überdachung von ORION Bausysteme – eine markante und modulare Lösung für vielfältige Einsatzbereiche.

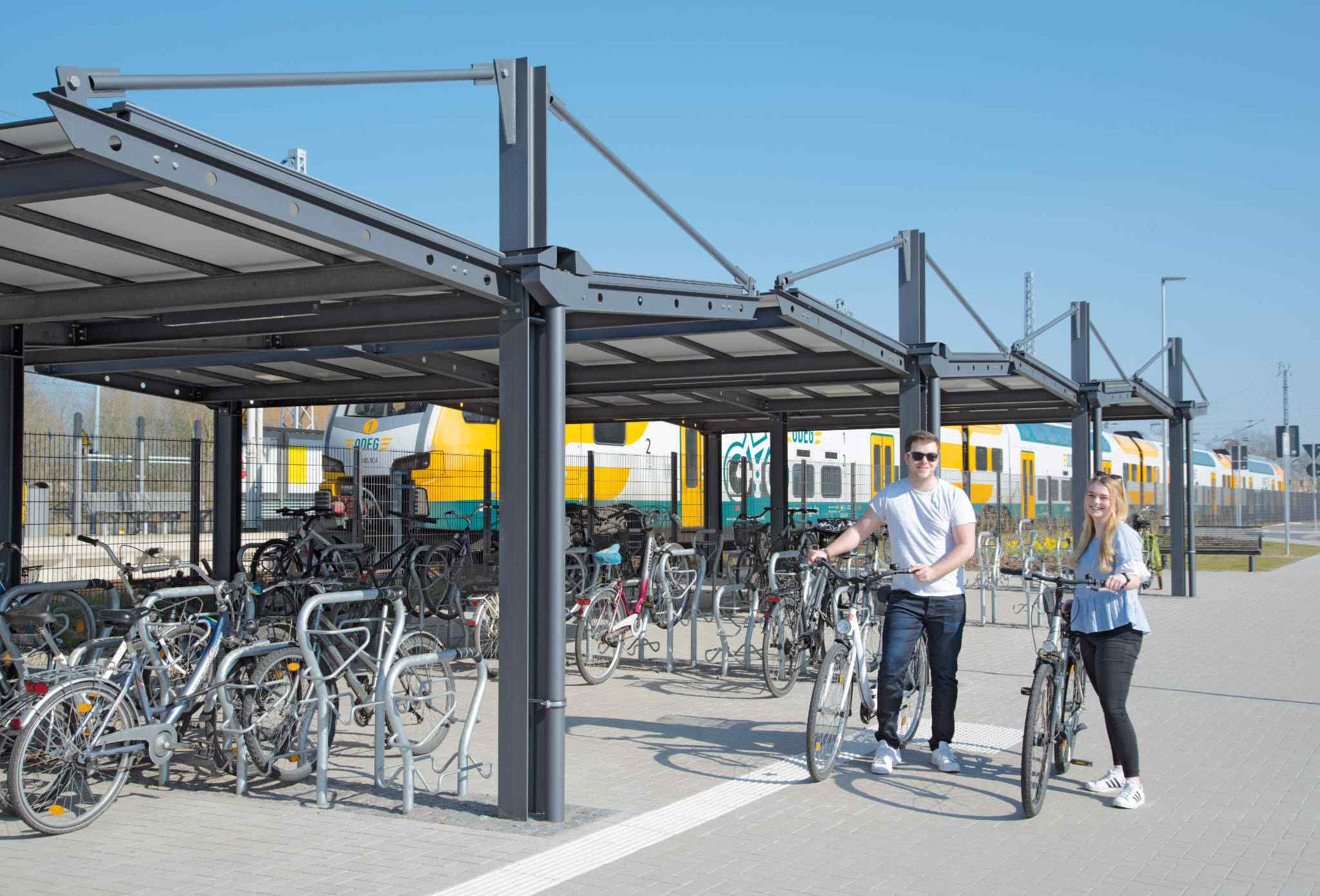

Die PYLON Überdachung besticht durch ihr abgehängtes Design, das ohne vordere Stützen auskommt und somit eine offene und einladende Atmosphäre schafft.

Die modulare Bauweise ermöglicht eine flexible Anpassung an Ihre individuellen Anforderungen, sei es als Fahrradüberdachung, Fahrgastunterstand oder Freiflächenüberdachung.

Wählen Sie zwischen verschiedenen Dacheindeckungen wie Verbundsicherheitsglas (VSG), Trapezblech oder Aluminium-Wabenkernverbundplatten, um die Überdachung optimal an Ihre Bedürfnisse anzupassen.

Die robuste Stahlkonstruktion aus HEA-Profilen gewährleistet Stabilität und Langlebigkeit, während die optionale Pulverbeschichtung in verschiedenen RAL-Farben individuelle Gestaltungswünsche erfüllt.

Setzen Sie auf die PYLON Überdachung und profitieren Sie von einer attraktiven, flexiblen und langlebigen Überdachungslösung für Ihren Außenbereich.
Die Überdachung Typ PYLON überzeugt durch ihre Flexibilität: Sie ist sowohl in der einseitig auskragenden Version „Single“ als auch in der beidseitig auskragenden Version „Twin“ erhältlich. Diese Varianten ermöglichen eine optimale Anpassung an unterschiedliche Platzverhältnisse und Nutzungsszenarien. Während die „Single“-Version ideal für Platzierungen an Gebäudewänden oder schmalen Bereichen geeignet ist, bietet die „Twin“-Version maximalen Schutz auf freistehenden Flächen, beispielsweise für größere Fahrradabstellanlagen oder Wartebereiche. So passt sich die PYLON Überdachung Ihren individuellen Anforderungen perfekt an!

Passend zur Ausführung als Fahrradüberdachung empfehlen wir den nach DIN 79008 „Stationäre Fahrradparksysteme“ zertifizierten und vom ADFC mit dem Prüfsiegel „Empfohlene Qualität“ bewerteten Fahrradständer BETA XXL.

Möchte man unterhalb der Fahrradüberdachung Typ PYLON die Parkkapazität auf vorhandener Stellfläche verdoppeln, lässt sich die Durchgangshöhe auf das dazu erforderliche Maß von 2700 mm, durch entsprechenden konstruktiven Eingriff, erhöhen. Durch diese Maßnahme ist dann das Aufstellen sogenannter DOPPELSTOCKPARKER möglich. Unser Modell 5R+ TOP ist nach gleicher DIN zertifiziert wie der BETA XXL und kann ebenso auf die Empfehlung des ADFC verweisen!

Produkteigenschaften Fahrradüberdachung PYLON

Verwendungszweck

Fahrradüberdachung
Fahrradunterstand
Fahrgastunterstand
Raucherpavillion

Regelschneelast

0,65 kN/m2

Dachform

Pultdach, Trogdach

Dachausrichtung

Pultdach einseitig
Trogdach doppelseitig

Dachneigung

Pultdach 5° zur Mitte
Trogdach 5° zur Mitte

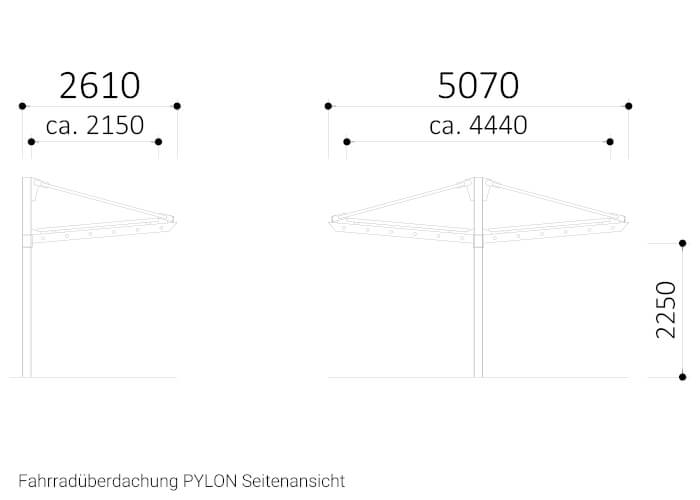

Dachtiefe

Pultdach 2.150 mm
Trogdach 2 x 2.220 mm

Gesamtauskragung

Pultdach 2.610 mm
Trogdach 5.070 mm

Dacheindeckung

VSG (VerbundSicherheitsGlas)
Trapezblech (Aluzink)
Aluminium-Wabenkernverbundplatte

Dachraster

Abhängig vom Material zur Dacheindeckung. Beispiel: VSG 750 mm

Stützen

Formstahlprofile HEA

Bodenverankerung

Einspannen in Köcherfundamente (Standard)
Fußplatten zum Aufschrauben

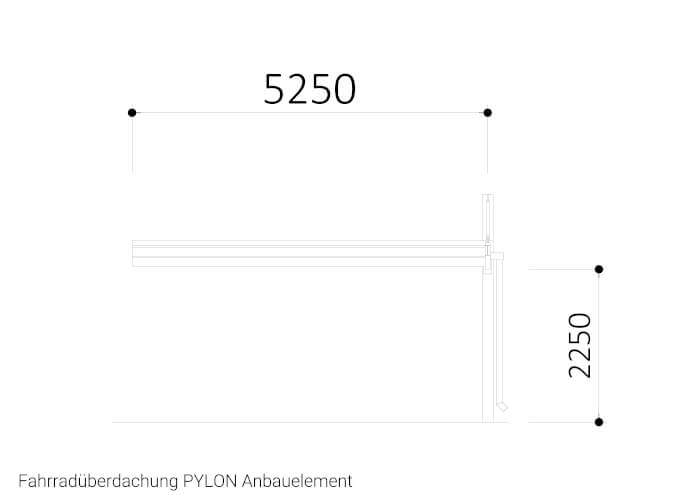

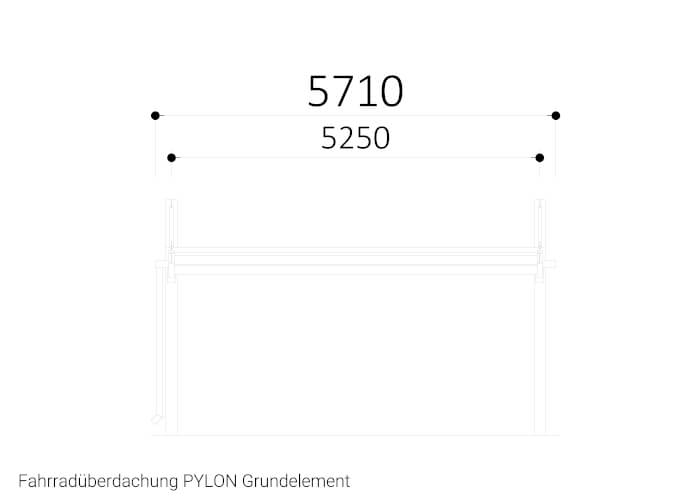

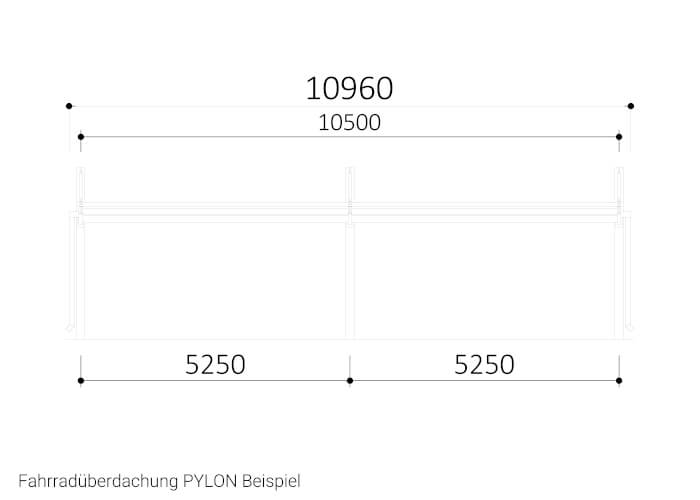

Stützenraster

5.250 mm

Unterzüge

ja, stützenfrei

Entwässerung

Über Sammelrinne und Fallrohre
Austritt oberirdisch

Oberflächen

feuerverzinkt
feuerverzinkt und zusätzlich pulverbeschichtet
verschiedene RAL Farben

Zubehör

Seitenwand: ESG, inkl. Glashalter und Stütze
Rückwand: ESG, inkl. Glashalter und Stütze
Sichtstreifen für Rück-/Seitenwand - Bestell-Nr. 000009
Abfallbehälter: Abfallbehälter RONDO, pulverbeschichtet nach RAL, 50l, Befestigung an der Stahlkonstruktion der Überdachung: Bestell-Nr. 505220
Sitzbänke, mit 3 Sitzplätzen,ca.1400 mm Länge, systemintegrierte Befestigung
Infovitrine DIN A1, Sichtfläche 831 x 584 mm, zur Befestigung an Rück- und Seitenwand. Pulverbeschichtet nach RAL
Deckenleuchte LED-Feuchtraum-Wannenleuchte, Verkabelung innerhalb der Überdachungskonstruktion inkl. Anschluss an das Stromnetzbauseits. Bestell-Nr. 000001
Fußplatten zum Aufschrauben auf Betonplatte
Fahrradparker bsp. BETA XXL, Radeinstellung tief-/hoch, Radabstand 400 mm
