RATIO Fahrradüberdachung in Rasterelementen

Beschreibung

Rastersystem erlaubt Vielfalt

Auch eine geringere Dachtiefe ist eine Option. Singe- oder Twin-Versionen. Dach in Alu natur oder lieber farbig? Spielen Sie mit den Möglichkeiten.

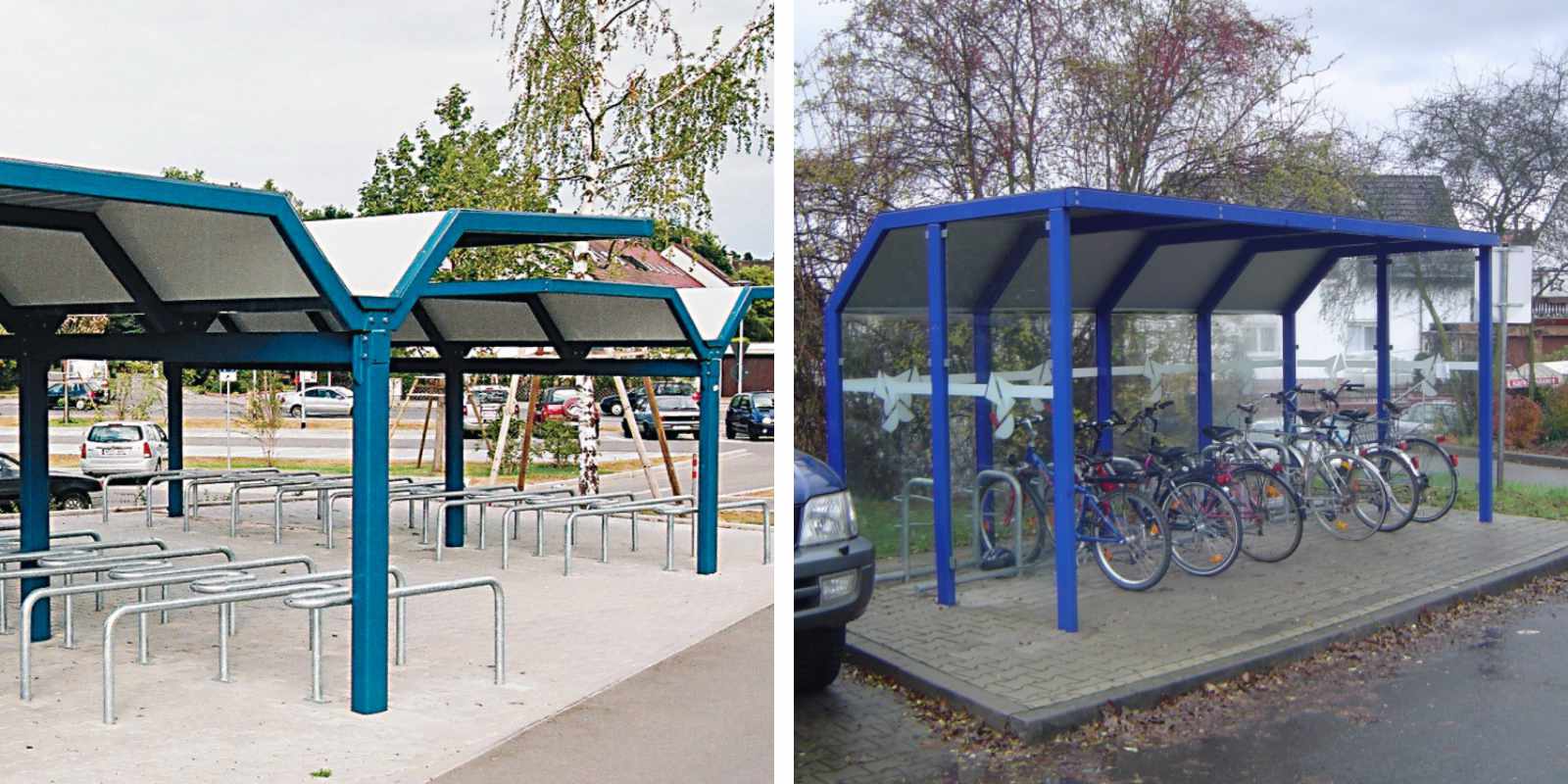

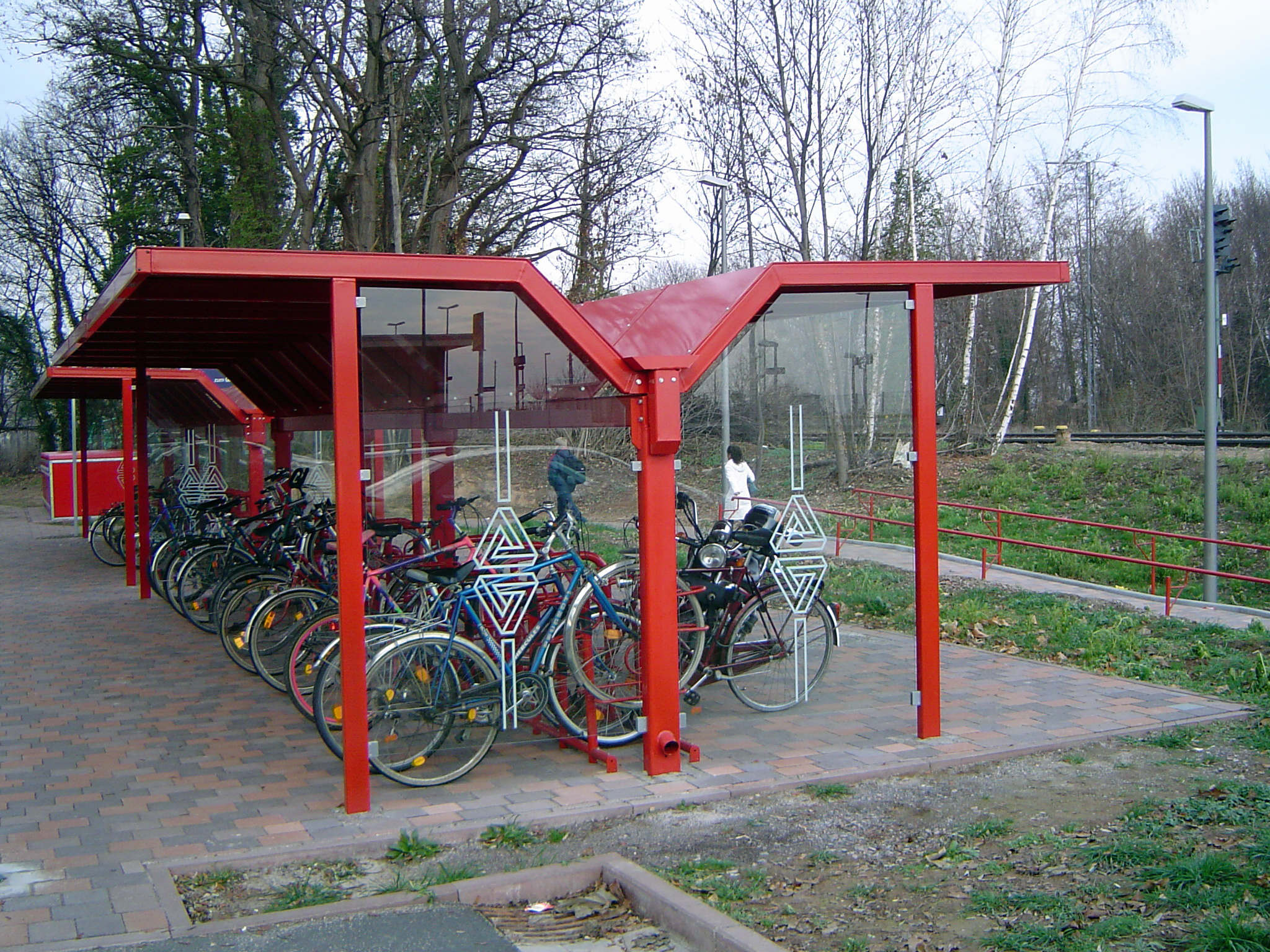

Überdachung RATIO als Fahrradüberdachung mit Rastersystem

Eine Fahrradüberdachung sollte vor allem ausreichenden Witterungsschutz für die abgestellten Fahrräder bieten.

Die Überdachung Typ RATIO gibt es deshalb in 2 Dachtiefen:

1500 mm für z.B. Fahrgastunterstände
2200 mm sofern der Einsatz als Fahrradüberdachung geplant ist

In Kombination mit der Fahrradüberdachung Typ RATIO empfehlen wir unseren Fahrradständer BETA XXL. Der Fahrradständer BETA XXL wurde nach DIN 79008 „Stationäre Fahrradparksysteme“ erfolgreich getestet und erhielt daraufhin vom ADFC das Zertifikat „Empfohlene Qualität“.

Produkteigenschaften

Verwendungszweck

Fahrradüberdachung
Fahrradunterstand
Fahrgastunterstand
Raucherpavillon

Regelschneelast

0,65 kN/m2

Dachform

Flach-/ Schrägdach

Dachausrichtung

einseitig

Dachneigung

wechselnd

Dachtiefe

1.500 mm
2.200 mm

Dacheindeckung

Alu natur

Dachraster

1.250 mm

Stützen

Rechteckrohr

Bodenverankerung

Einspannen in Köcherfundamente (Standard)
Fußplatten zum Aufschrauben (gegen Aufpreis)

Stützenraster

1.250 mm

Unterzüge

Dachtiefe 1500: nein
Dachtiefe 2200: ja, mit

Entwässerung

dem Dachverlauf folgend zum Boden

Oberflächen

feuerverzinkt
feuerverzinkt und zusätzlich pulverbeschichtet
verschiedene RAL Farben

Zeichnungen

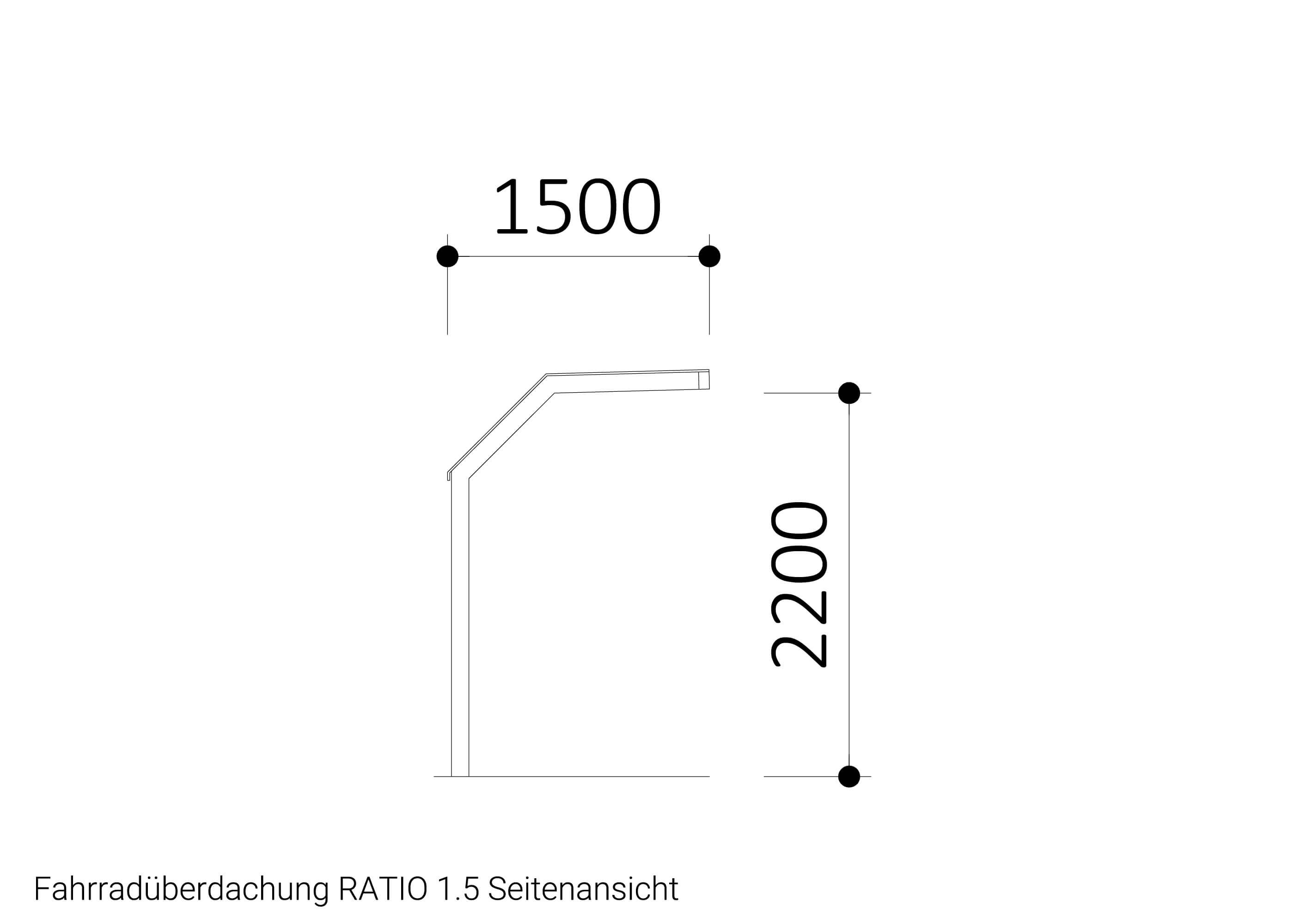

Fahrradüberdachung RATIO 1.5 Seitenansicht

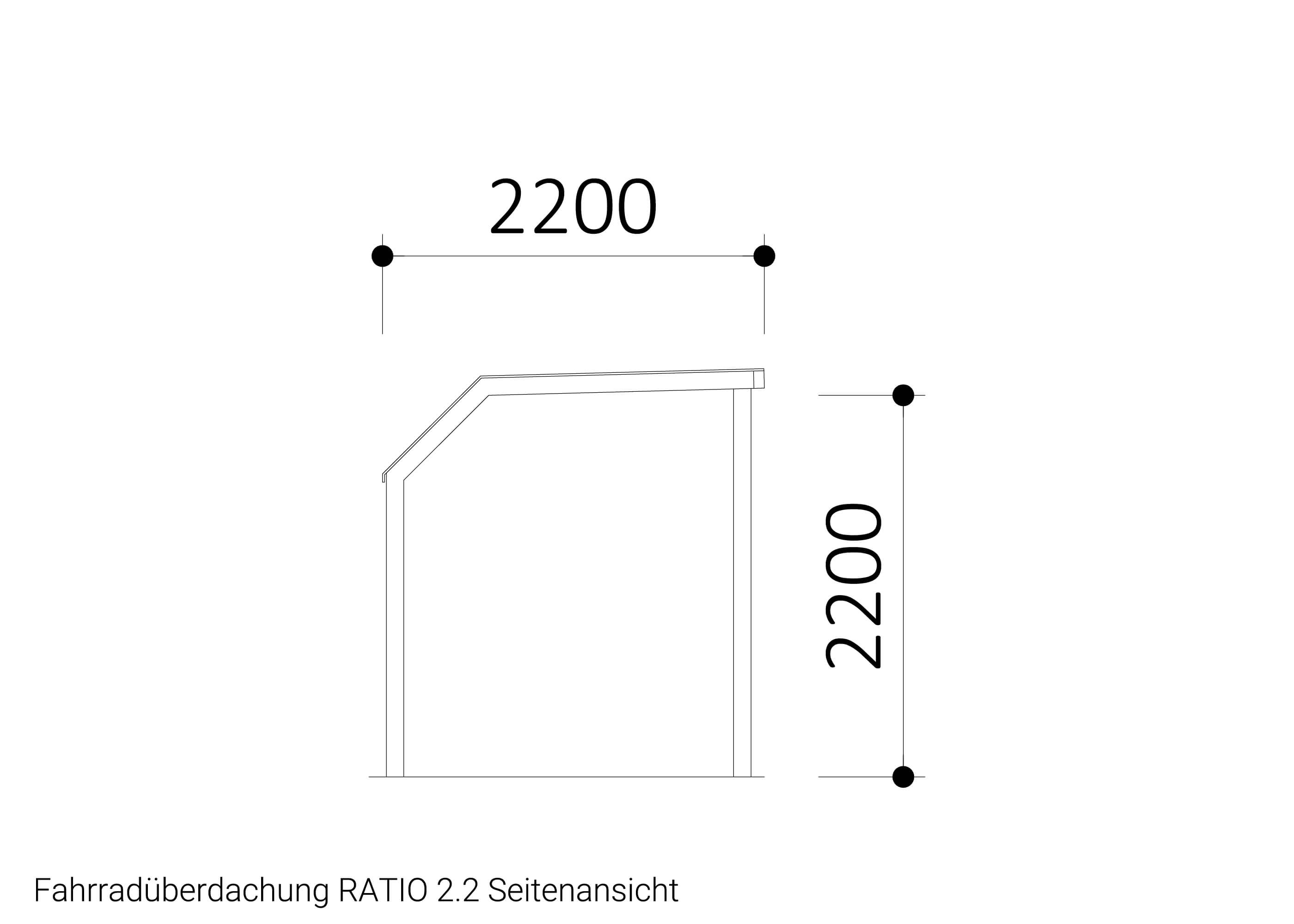

Fahrradüberdachung RATIO 2.2 Seitenansicht

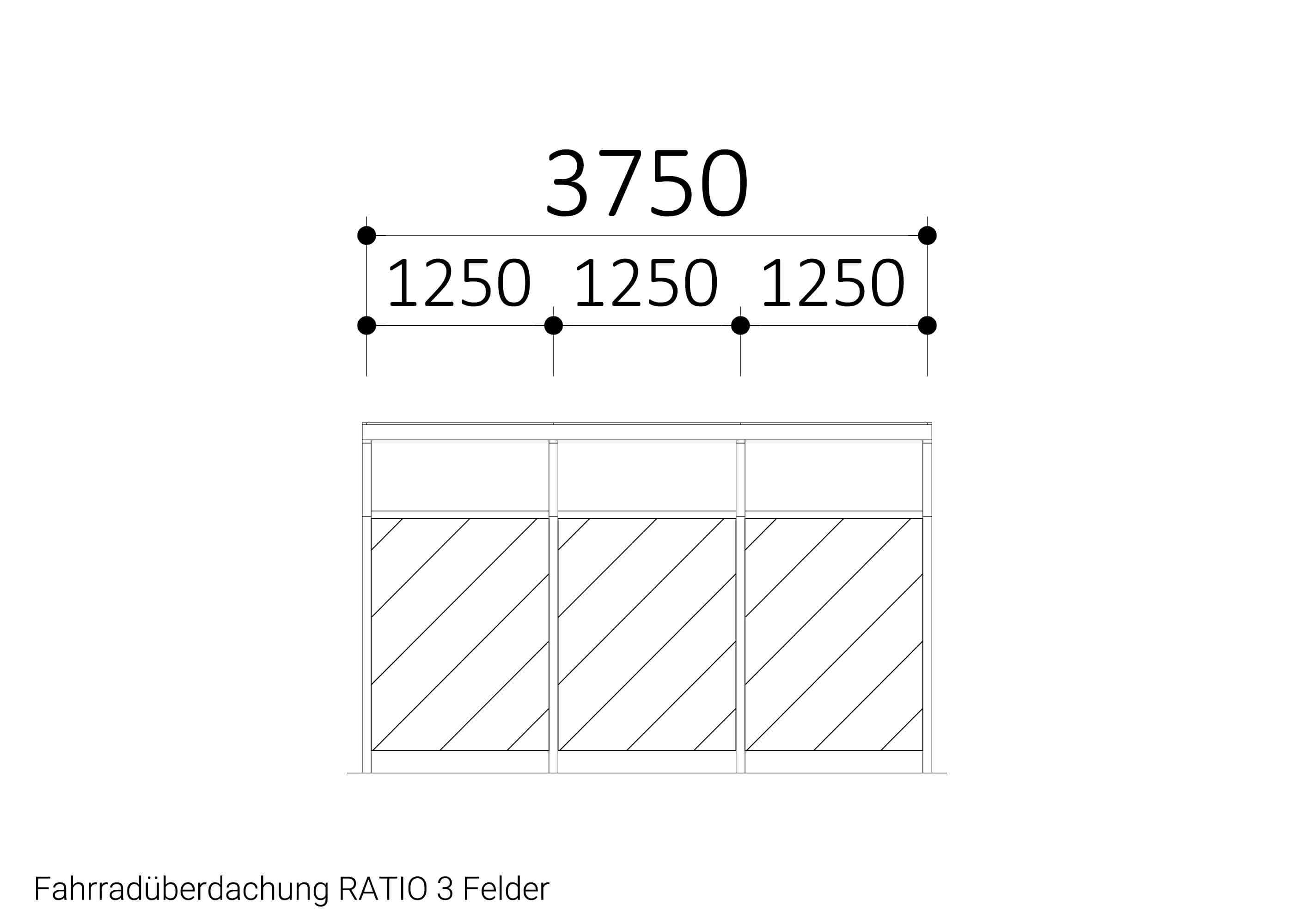

Fahrradüberdachung RATIO 3 Felder

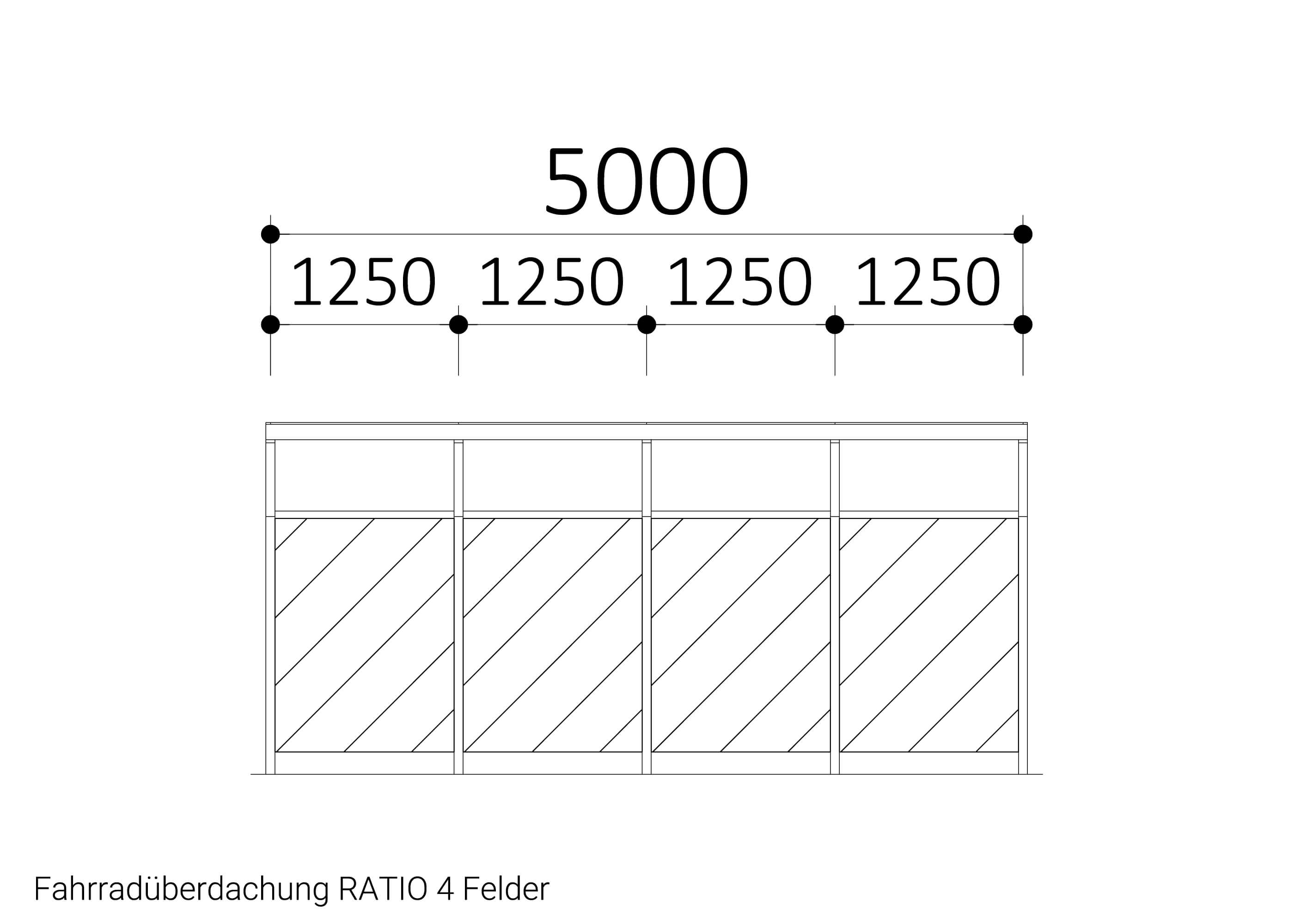

Fahrradüberdachung RATIO 4 Felder

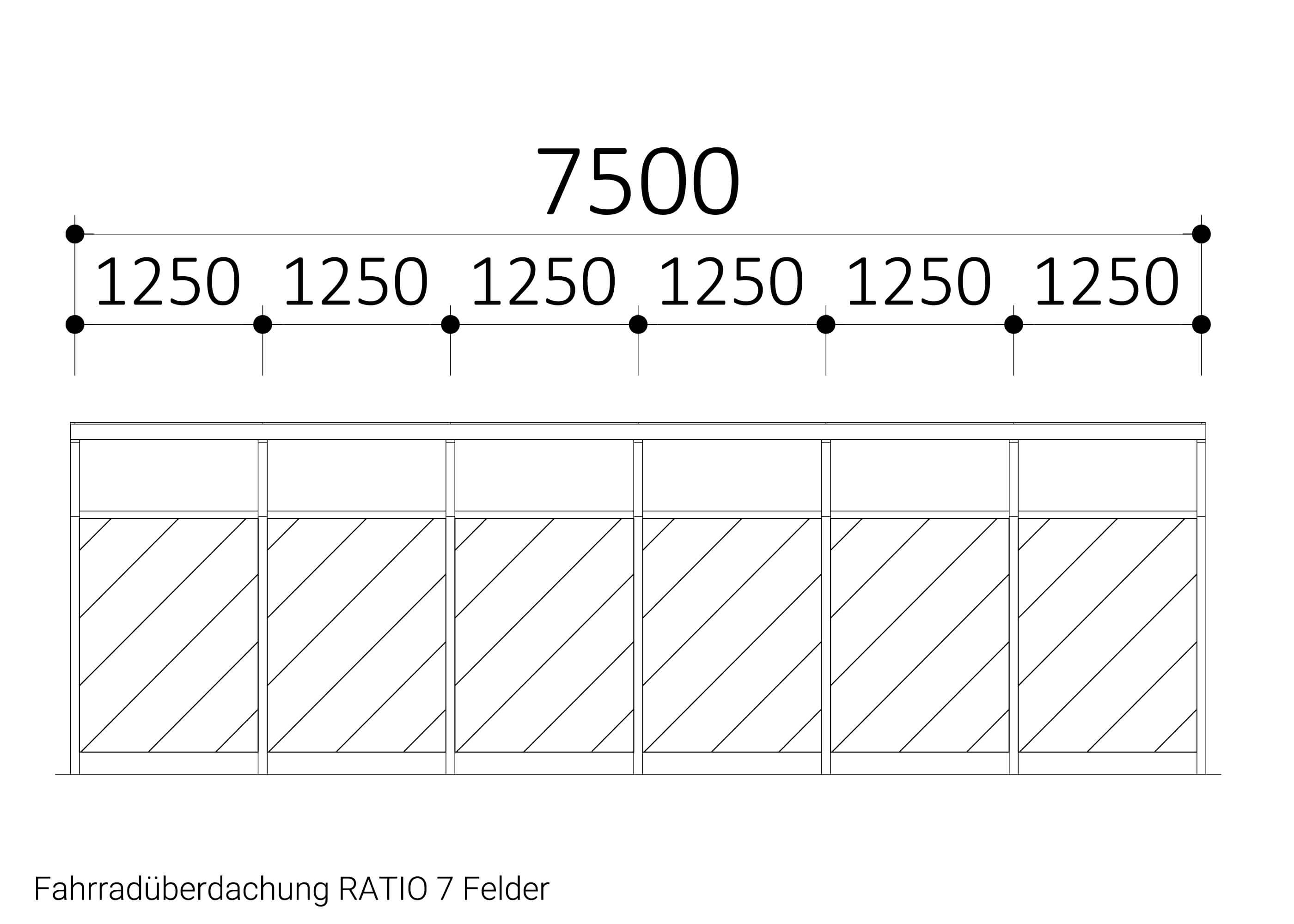

Fahrradüberdachung RATIO 7 Felder

Downloads

RATIO Ausschreibungstext

RATIO Katalogauszug

Produktgruppe

Überdachungen
Fahrradüberdachung

Zubehör

Seitenwand: ESG, inkl. Glashalter und Stütze; Bei Dachtiefe 1.500 mm = 1/2 Seitenwand und bei Dachtiefe 2.200 mm = 2/3 Seitenwand
Rückwand: ESG, inkl. Anpressleiten und Stütze
Sichtstreifen für Rück-/Seitenwand - Bestell-Nr. 000009
Abfallbehälter: Abfallbehälter RONDO, pulverbeschichtet nach RAL, 50l, Befestigung an der Stahlkonstruktion der Überdachung: Bestell-Nr. 505220
Sitzbänke, mit 3 Sitzplätzen,ca.1400 mm Länge, systemintegrierte Befestigung
Infovitrine DIN A1, Sichtfläche 831 x 584 mm, zur Befestigung an Rück- und Seitenwand. Pulverbeschichtet nach RAL
Deckenleuchte RATION-Light LED-Feuchtraum-Wannenleuchte, Verkabelung innerhalb der Überdachungskonstruktion inkl. Anschluss an das Stromnetzbauseits. Bestell-Nr. 059000
Fußplatten zum Aufschrauben auf Betonplatte
Fahrradparker bsp. BETA XXL, Radeinstellung tief-/hoch, Radabstand 400 mm
