Beschreibung

Überdachung Typ TG/FG „Längs“

mit variablen Achsmaßen von 1,00m bis 2,50m, in Abstufungen von 0,25m!

Teilweise bereits in der Standardausführung der Überdachung Typ TG/FG mit erhöhten Schneelasten, sowie der Option, unterschiedliche Dachformen (TG oder FG) und Dachtiefen miteinander zu kombinieren. Die ideale Überdachung im Baukastensystem für Ihr „Unikat von der Stange“, oder wie wir es nennen „standardisierte Sonderkonstruktion“.

Überdachung Typ TG/FG „Quer“

mit H-, T-, Y- Geometrie im Profil

Als Überdachung die ideale Alternative zur längslaufenden Dachkonstruktion für

  • Verbindungsgänge
  • Fahrgastwartehallen
  • überdachte Radparkanlagen

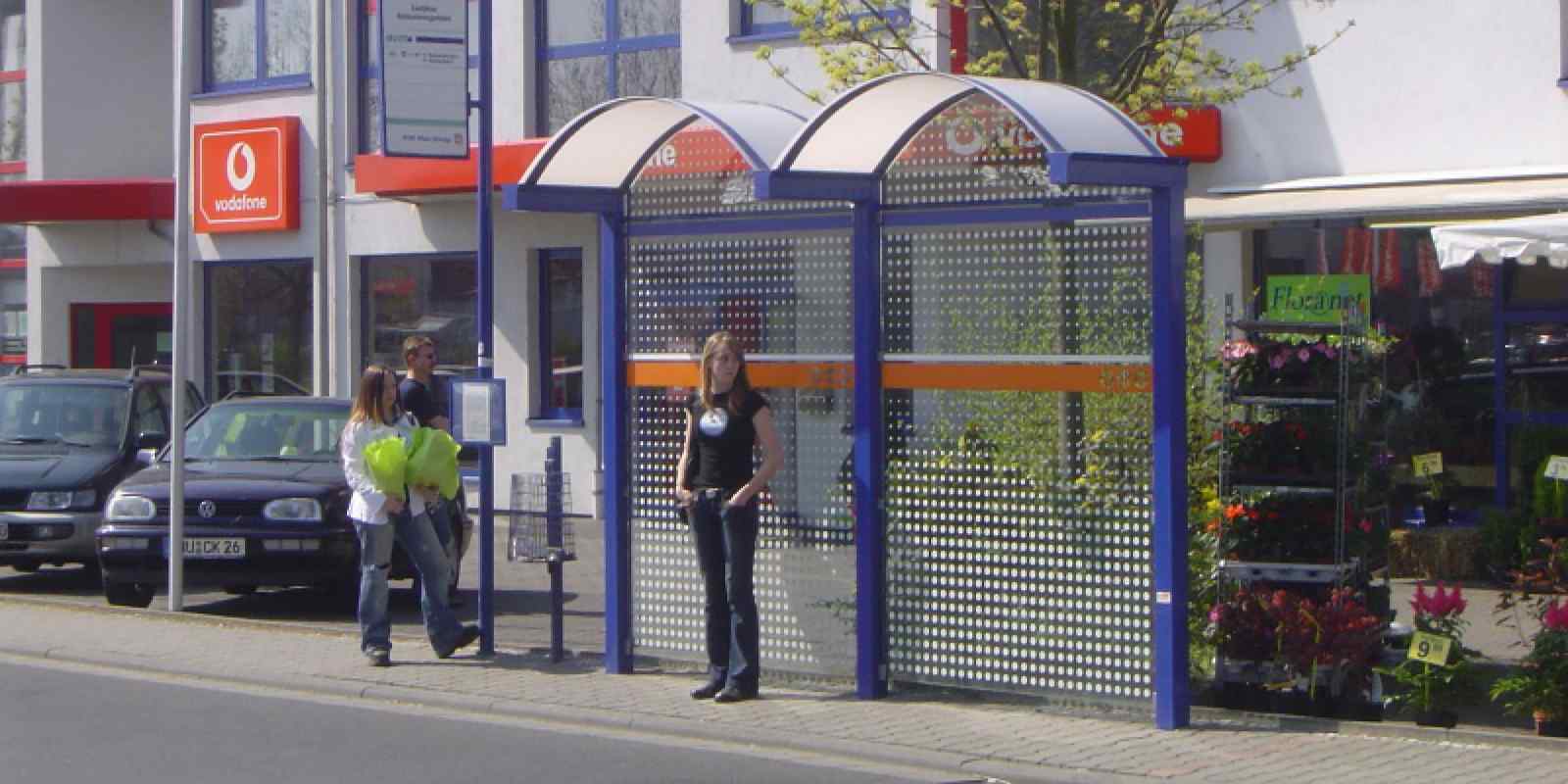

Überdachung Typ TG/FG mit kurzen Dachtiefen

Als Überdachung die ideale Lösung für Fahrgastwartehallen an Umsteigeplätzen des ÖPNV mit beengten Platzverhältnissen wie z.B. schmalen

  • Bahnsteigen
  • Verkehrsinseln
  • Bürgersteigen
  • Straßenzügen

und natürlich überall dort, wo aus gestalterischen Gründen nach adäquaten Lösungen bei der Interessenabwägung zwischen Umgebung und Haltestellenausführung gesucht wird.

Überdachung Typ TG/FG Ambiente

TG/FG Systemüberdachungen mit dem besonderen Ambiente durch maximale Dachfläche bei minimaler Stützenzahl.
Ideal als Überdachung für

  • Radabstellanlagen
  • Fahrgastwartehallen
  • beides in Kombination

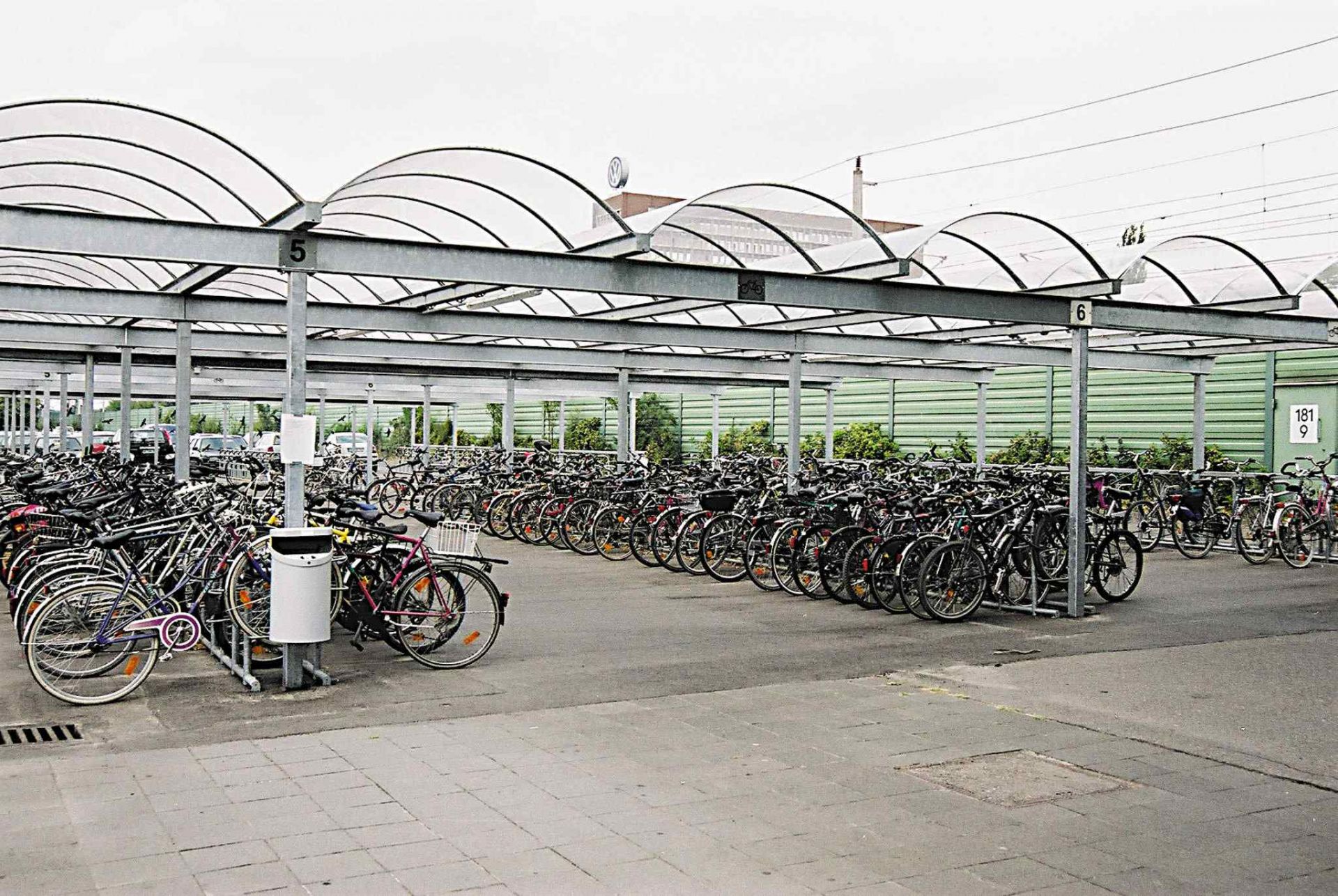

TG steht für „Tonnengewölbe“ und FG für „Faltgiebel“. Überdachungen des Typs TG oder FG sind die Multifunktionstalente in unserem Portfolio. Klassische Einsatzbereiche sind:

  • Fahrradüberdachungen
  • Freiflächenüberdachungen
  • Fahrgastunterstände
  • Verbindungsgänge
  • Raucherunterstände
  • Carports

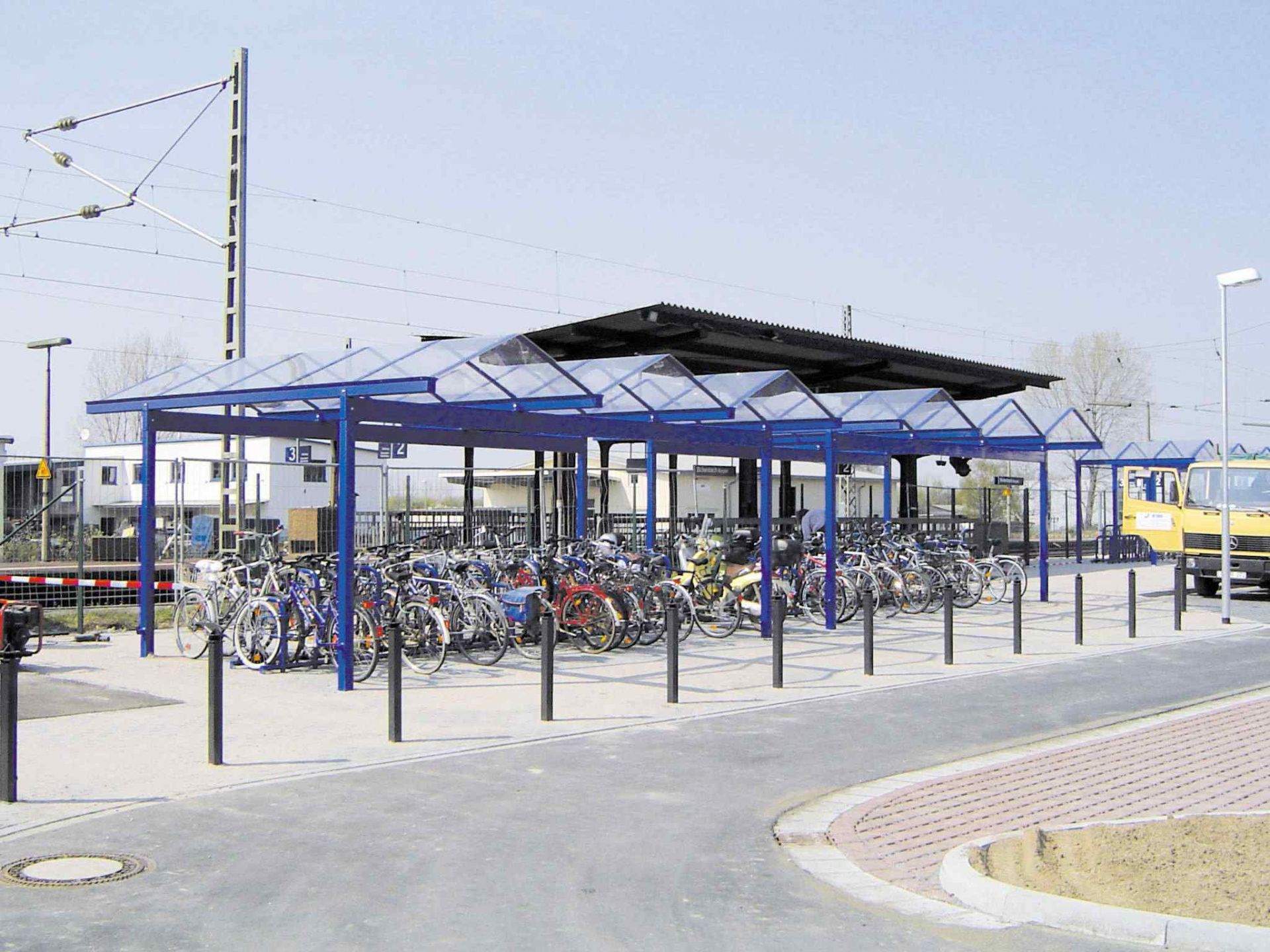

Keine andere Überdachungskonstruktion übertrifft die Überdachung Typ TG/FG in ihrer Variabilität. Die Dachformen TG und FG lassen sich einheitlich in gleicher Geometrie oder beliebig vermischt miteinander kombinieren, ebenso die Achsen (gemeint sind die Abstände von Stützenmitte zu Stützenmitte), die im Standard 1,50 m oder 2,00 m messen und die Dachtiefen (die im Raster von 940 mm variiert werden können).

Als Fahrradüberdachung kann die Konstruktion TG/FG ihre daraus resultierenden Vorzüge in besonderer Weise ausspielen. Die im Standard verfügbaren Dachtiefen bieten durchweg ausreichenden Witterungsschutz, der noch dadurch verbessert werden kann, indem die Rück- und Seitenwände verglast werden. In Kombination mit dem Fahrradständer BETA XXL entpuppt sich die Konstruktion TG/FG als Fahrradüberdachung mit hohem Anspruch an Funktionalität und Design!

Übrigens:

Der Fahrradständer BETA XXL wurde von einem akkreditierten Institut geprüft nach DIN 79008 „Stationäre Fahrradparksysteme“ und erhielt dementsprechend das Prüfsiegel „Empfohlene Qualität“ des ADFC!

Produkteigenschaften

Verwendungszweck

Fahrradüberdachungen
Fahrradunterstände
Freiflächenüberdachungen
Fahrgastunterstände
Verbindungsgänge
Raucherunterstände
Carports

Regelschneelast

0,65 kN/m2

Dachform

Tonnengewölbe/Faltgiebel

Dachausrichtung

ohne Einschränkung

Dachneigung

Divers

Dachtiefe

von 1,00 m bis 6,70 m und darüber hinaus im Raster von 940 mm

Dacheindeckung

Acrylglas

Dachraster

940 mm

Stützen

Quadratrohr

Bodenverankerung

Einspannen in Köcherfundamente (Standard)
Fußplatten zum Aufschrauben (gegen Aufpreis)

Stützenraster

1,50 m und 2,00 m (Standard)

Unterzüge

z.T. erforderlich, abhängig von der Konstruktion

Entwässerung

Über Dachträgerprofil in die Stützen durch oberirdische Wasserspeier

Oberflächen

feuerverzinkt
feuerverzinkt und zusätzlich pulverbeschichtet
verschiedene RAL Farben

Zubehör

Seitenwand Glashalter und Stütze
Rück- und Mittelwand
Rückwand wie vor jedoch mit: Kreisabschnitt / Giebeldreieck
Sichtstreifen für Rück-/Seitenwand - Bestell-Nr. 000009
Abfallbehälter: Abfallbehälter RONDO, pulverbeschichtet nach RAL, 50l, Befestigung an der Stahlkonstruktion der Überdachung: Bestell-Nr. 505220
Sitzbänke, mit 3 Sitzplätzen,ca.1400 mm Länge, systemintegrierte Befestigung
Infovitrine DIN A1, Sichtfläche 831 x 584 mm, zur Befestigung an Rück- und Seitenwand. Pulverbeschichtet nach RAL
Deckenleuchte Feuchtraum-Wannenleuchte mit Durchgangsverdrahtung 3 x 1,5 mm2 , Verkabelung inkl. Anschluss ans Stromnetz bauseits
Fußplatten zum Aufschrauben auf Betonplatte
Fahrradparker bsp. BETA XXL, Radeinstellung tief-/hoch, Radabstand 400 mm
Einseitig Beschickung, feuerverzinkt: Bestell-Nr. 30AEHL oder zusätzlich pulverbeschichtet nach RAL: Bestell-Nr. 30BEHL
Doppelseitige Beschickung, feuerverzinkt: Bestell-Nr. 30AFHL oder zusätzlich pulverbeschichtet nach RAL: Bestell-Nr. 30BFHL
